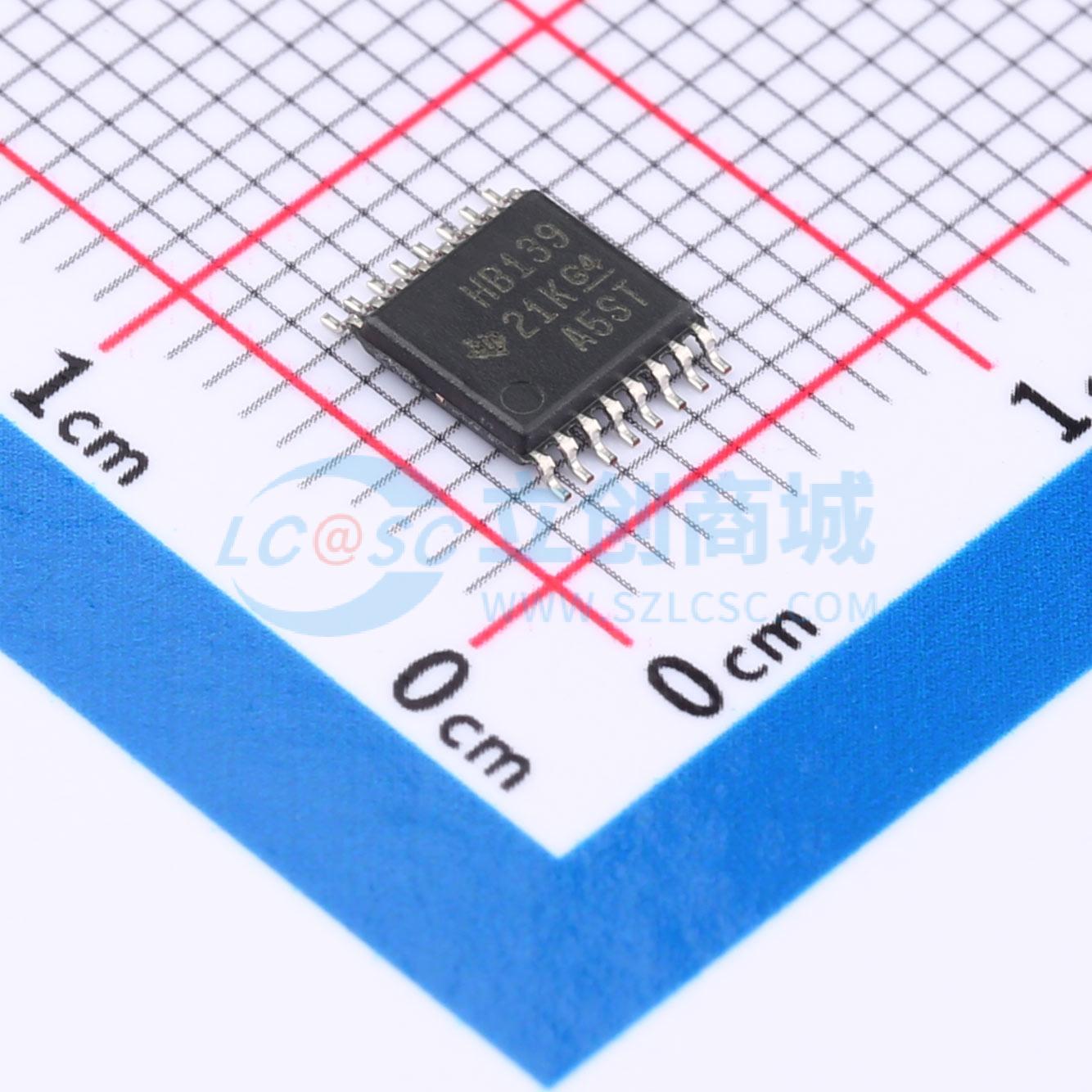

温馨提醒：图片仅供参考，商品以实物为准

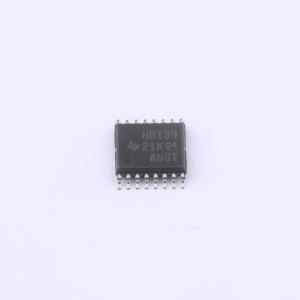

SN74AHCT139PWR
输入与TTL电压兼容
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT139 双通道 2 线至 4 线解码器/多路信号分离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT139PWR
- 商品编号
- C8102
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V | |
| 输入数/输出数 | 4/8 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 10.5ns@5V,50pF | |
| 静态电流(Iq) | 20uA | |
| 功能特性 | - | |
| 系列 | 74AHCT |
商品概述
AHCT139器件是双路2线转4线解码器/分路器，设计用于4.5V~5.5V VCC工作环境。该器件可应用于要求极短传播延迟时间的高性能存储译码或数据路由场景，在高性能存储系统中，该解码器可用于降低系统译码带来的影响。当搭配使用快速使能电路的高速存储器时，该解码器的延迟时间与存储器的使能时间通常小于存储器的典型访问时间，解码器引入的有效系统延迟可忽略不计。低电平有效使能输入可在分路应用中用作数据线，该解码器/分路器带有全缓冲输入，每个输入仅对驱动电路呈现一个归一化负载；所有未使用的输入必须保持在VCC或GND电平，以保证器件正常工作，该器件有多种封装可选。
商品特性
- 输入兼容TTL电平
- 内置两个使能输入，可简化级联与数据接收
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，荷电器件模型可达1000V
- 工作电压范围为4.5V~5.5V
- 全缓冲输入设计，对驱动电路负载影响小
- 传播延迟极短，引入的系统延迟可忽略
应用领域
- 高速存储器译码
- 高速数据传输系统
- 高性能存储系统
- 高速数据路由场景
