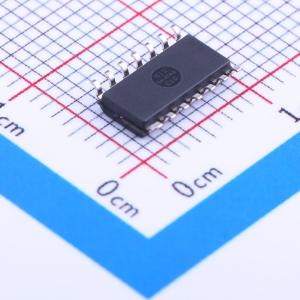

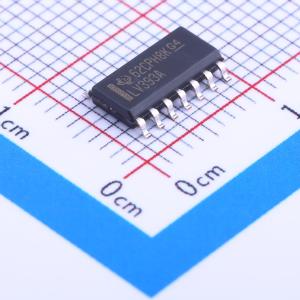

温馨提醒：图片仅供参考，商品以实物为准
SN74LV393ADR
70MHz 4位二进制计数器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV393A 双路 4 位二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV393ADR
- 商品编号
- C8107
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | 4 | |
| 系列 | 74LV | |
| 计时方向 | - | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 2 | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | - | |
| 计数速率 | 70MHz | |
| 传播延迟(tpd) | 12.5ns | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 复位功能；低功耗模式 |
商品概述
LV393A器件在单个封装内集成两个独立的4位二进制计数器，每个计数器带有清零端和时钟输入端，器件在时钟脉冲的负跳变沿改变状态。单个器件可用于实现N位二进制计数，具备256分频能力，每个计数级都有并行输出，可输出输入计数频率的任意约数，为系统提供定时信号。该器件针对部分掉电应用做了专门设计，Ioff电路可在器件掉电时禁用输出，防止破坏性回流电流流过器件，工作电源电压范围为2V~5.5V，有多种封装可选。
商品特性
- 支持2V~5.5V电源电压工作
- 5V条件下最大传播延迟tpd为10ns
- 3.3V、25℃条件下，典型输出接地弹跳VOLP小于0.8V
- 3.3V、25℃条件下，典型输出高电平下冲VOHV大于2.3V
- 带有Ioff电路，支持部分掉电模式操作
- 集成双路4位二进制计数器，每路带有独立时钟
- 每个4位计数器都带有直接清零功能
- 可减少一半计数器封装数量，提升系统密度
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能符合JESD 22规范
- 人体模型ESD防护可达2000V，机器模型可达200V，充电器件模型可达1000V
- 计数器状态在时钟脉冲负跳变沿改变
- 最大额定值范围：电源电压-0.5V~7V，输入电压-0.5V~7V，高低态输出电压-0.5V~VCC+0.5V，掉电状态输出电压-0.5V~7V，存储温度-65℃~150℃
