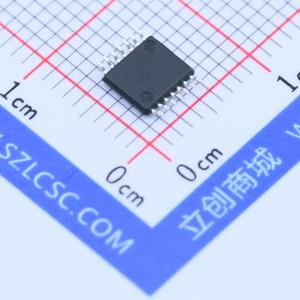

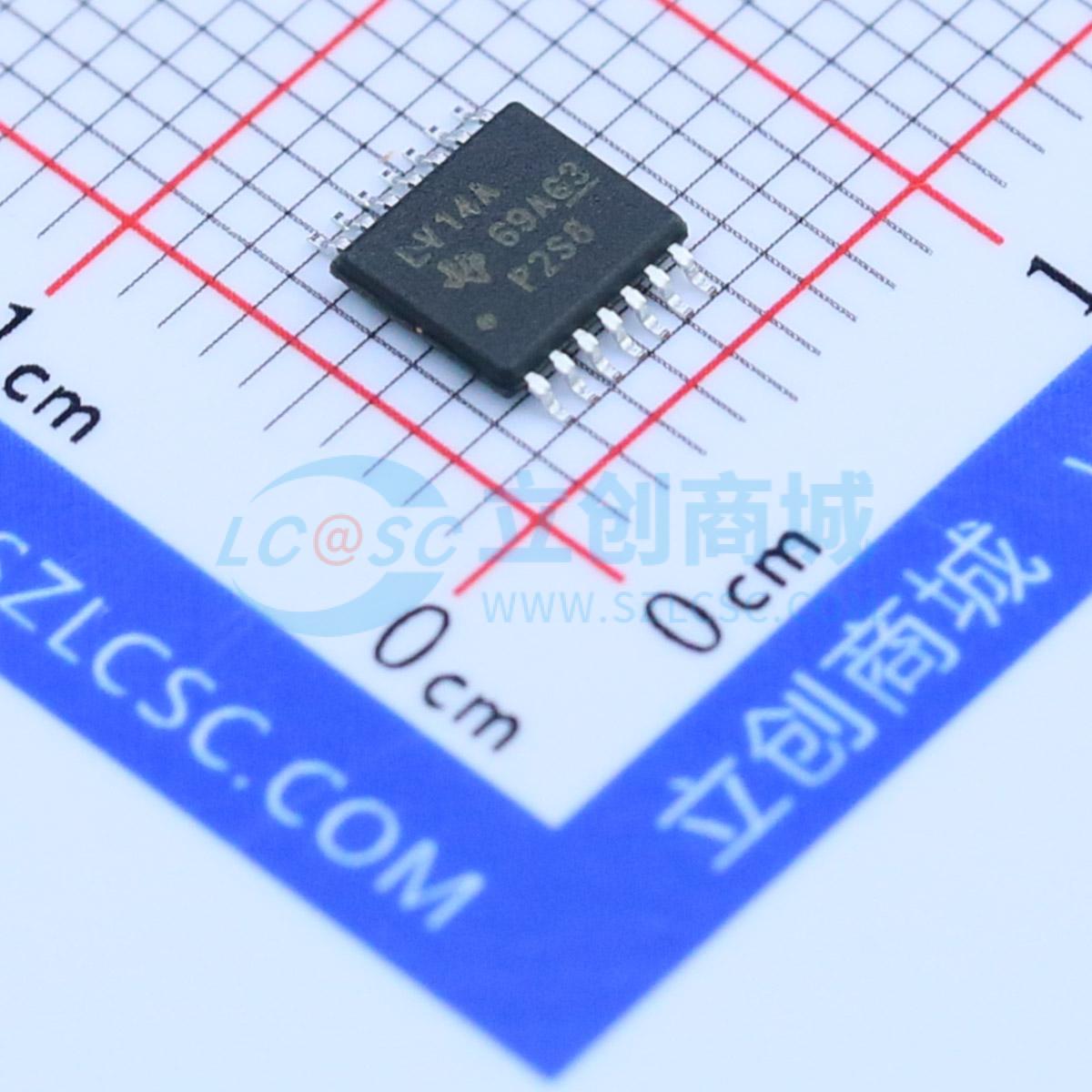

SN74LV14APWR
六路施密特触发反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV14A 具有施密特触发输入的 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV14APWR
- 商品编号
- C7780
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.75V~3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 750mV~1.5V | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
该产品为六路施密特触发反相器，内部包含六个独立反相器，实现逻辑功能Y=非A，设计支持2V至5.5V Vcc工作，针对部分掉电应用做了完整规范设计，I_off电路可禁用输出，防止器件掉电时产生破坏性反向电流，提供多种封装类型，部分引脚无内部连接。
商品特性
- 工作电压范围2V~5.5V
- 5V电压下最大传播延迟tpd为10ns
- Vcc=3.3V、环境温度TA=25℃时，输出接地反弹VOLP典型值小于0.8V
- Vcc=3.3V、环境温度TA=25℃时，输出VOH下冲VOHV典型值大于2.3V
- 所有端口支持混合模式电压工作
- I_off支持部分掉电模式工作
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护符合JESD 22标准
- 人体模型A114-A ESD防护可达2000V
- 机器模型A115-A ESD防护可达200V
- 充电器件模型C101 ESD防护可达1000V
- 所有未使用输入必须接VCC或地，以保证器件正常工作
- 封装热阻抗符合对应JESD标准要求
