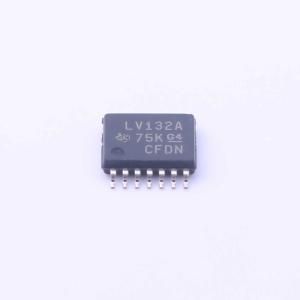

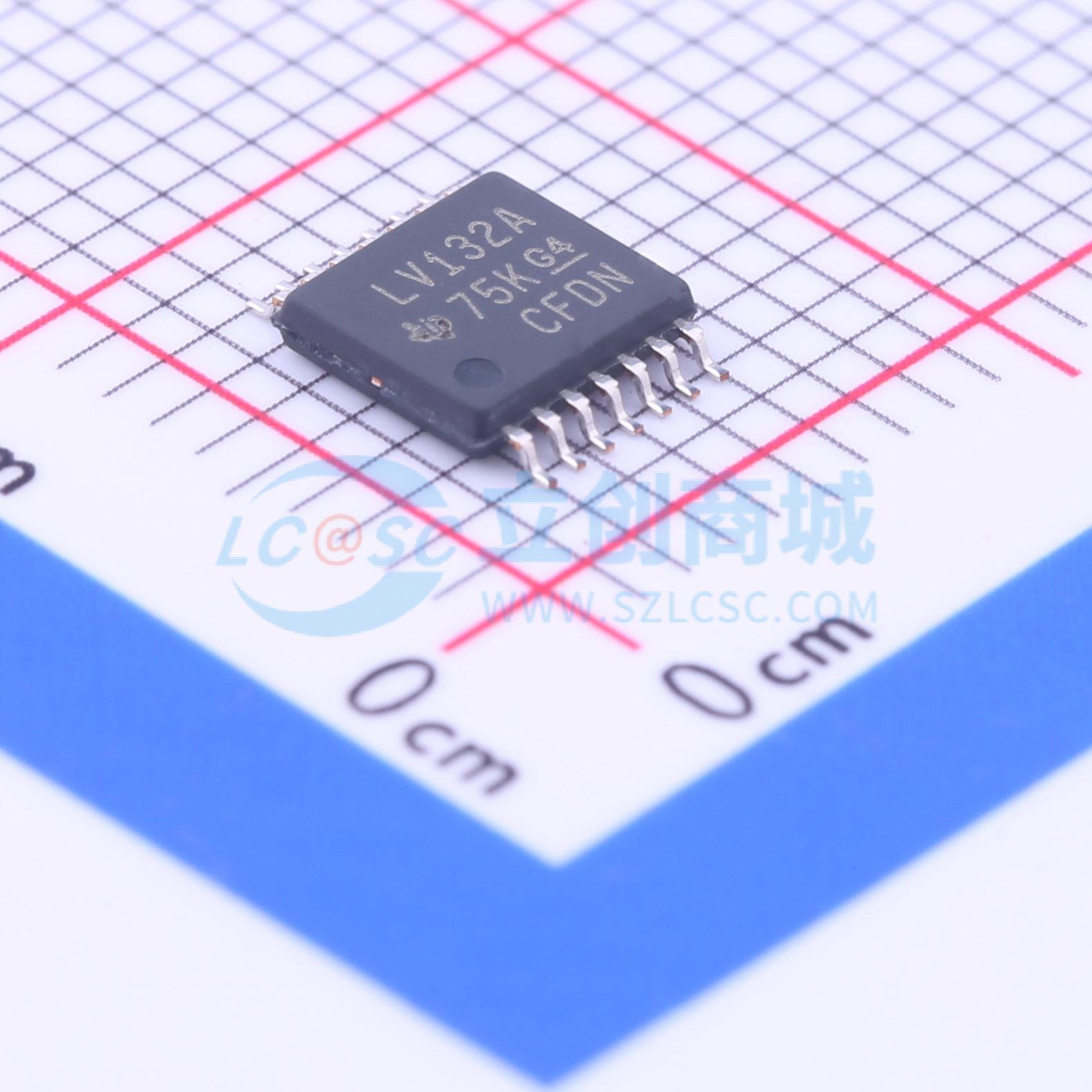

SN74LV132APWR

带施密特触发器输入的四路正与非门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV132A 具有施密特触发输入的 4 通道、4 输入、2V 至 5.5V 与非门
品牌名称: TI(德州仪器)
商品型号: SN74LV132APWR
商品编号: C7776
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

	属性	参数值
	输出高电平(VOH)	2.48V；1.9V；3.8V
	输出低电平(VOL)	440mV；550mV；100mV；400mV
	系列	74LV系列
	传播延迟(tpd)	9.7ns@5V,50pF
	工作温度	-40℃~+125℃
	每门输入数量	2
	功能特性	-
	输入类型	施密特触发器
	输出类型	-

商品概述

LV132A器件是带施密特触发输入的四路正与非门，可在2V至5.5V电源电压下工作，正逻辑下实现Y=非(A·B)或Y=非A+非B的布尔函数。每个电路可实现与非门功能，由于施密特作用，对于正向和负向变化的信号具有不同的输入阈值电平。电路经过温度补偿，即使输入斜率最慢也可触发，仍可输出干净无抖动的输出信号。

商品特性

电源电压工作范围为2V~5.5V
5V下最大传输延迟为9ns
VCC=3.3V、环境温度25℃时，输出接地弹跳典型值小于0.8V
VCC=3.3V、环境温度25℃时，输出高电平下冲典型值大于2.3V
所有端口支持混合模式电压工作
闭锁性能超过250mA，符合JESD 17标准
静电放电保护性能超过JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
具备温度补偿设计
对慢斜率输入信号也可正常触发，输出信号无抖动
SN54LV132A提供JO、W、FK封装，SN74LV132A提供D、DB、DGV、NS、PW封装

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与非门
	门电路数量	4
	工作电压	2V~5.5V
	静态电流(Iq)	20uA
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	输入高电平(VIH)	-
	输入低电平(VIL)	-
