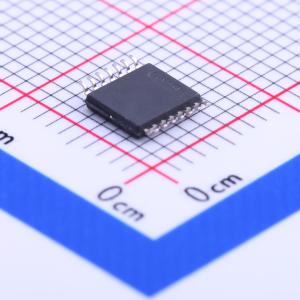

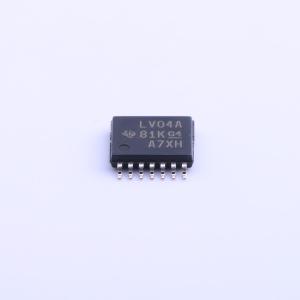

SN74LV04APWR
2-V to 5.5-V Vcc 操作的六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV04A 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV04APWR
- 商品编号
- C7771
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 电源关断保护 |
商品概述
这是一款六反相器器件，设计用于2V~5.5V VCC工作，器件包含六个独立反相器，执行Y=非A的布尔逻辑功能，完全针对部分掉电应用做了Ioff规格规范，Ioff电路可禁用输出，避免器件断电时产生损坏性的回流电流。
商品特性
- 支持VCC工作范围为2V~5.5V
- 5V条件下最大传输延迟tpd为6.5ns
- 闭锁性能超过JESD 17标准要求的250mA
- VCC=3.3V、环境温度TA=25℃条件下，典型输出接地反弹VOLP小于0.8V
- VCC=3.3V、环境温度TA=25℃条件下，典型输出VOH下冲VOHV大于2.3V
- 所有端口支持混合模式电压工作
- Ioff支持部分掉电模式运行
- ESD防护性能超过JESD 22标准
- ESD防护等级：人体模型2000V，机器模型200V，带电器件模型1000V
- 最大额定值：电源电压范围-0.5V~7V
- 最大额定值：输入电压范围-0.5V~7V
- 最大额定值：高阻抗或掉电状态下输出电压范围-0.5V~7V
- 最大额定值：输出电压范围为-0.5V~VCC+0.5V，最高限值为5.5V
- 输出钳位电流为-50mA
- 连续输出电流为±25mA
- 流过VCC或接地端的连续电流为±50mA
- 存储温度范围为-65℃~150℃
- 不同封装热阻抗：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
- 提供多种封装规格：SN54LV04A支持J、W、FK封装，SN74LV04A支持D、DB、DGV、NS、PW、RGY封装
- 所有未使用的输入必须接VCC或地，以保证器件正常工作
