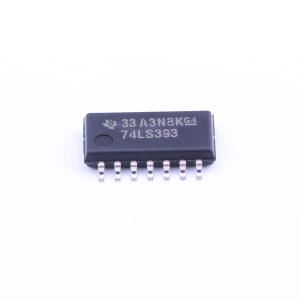

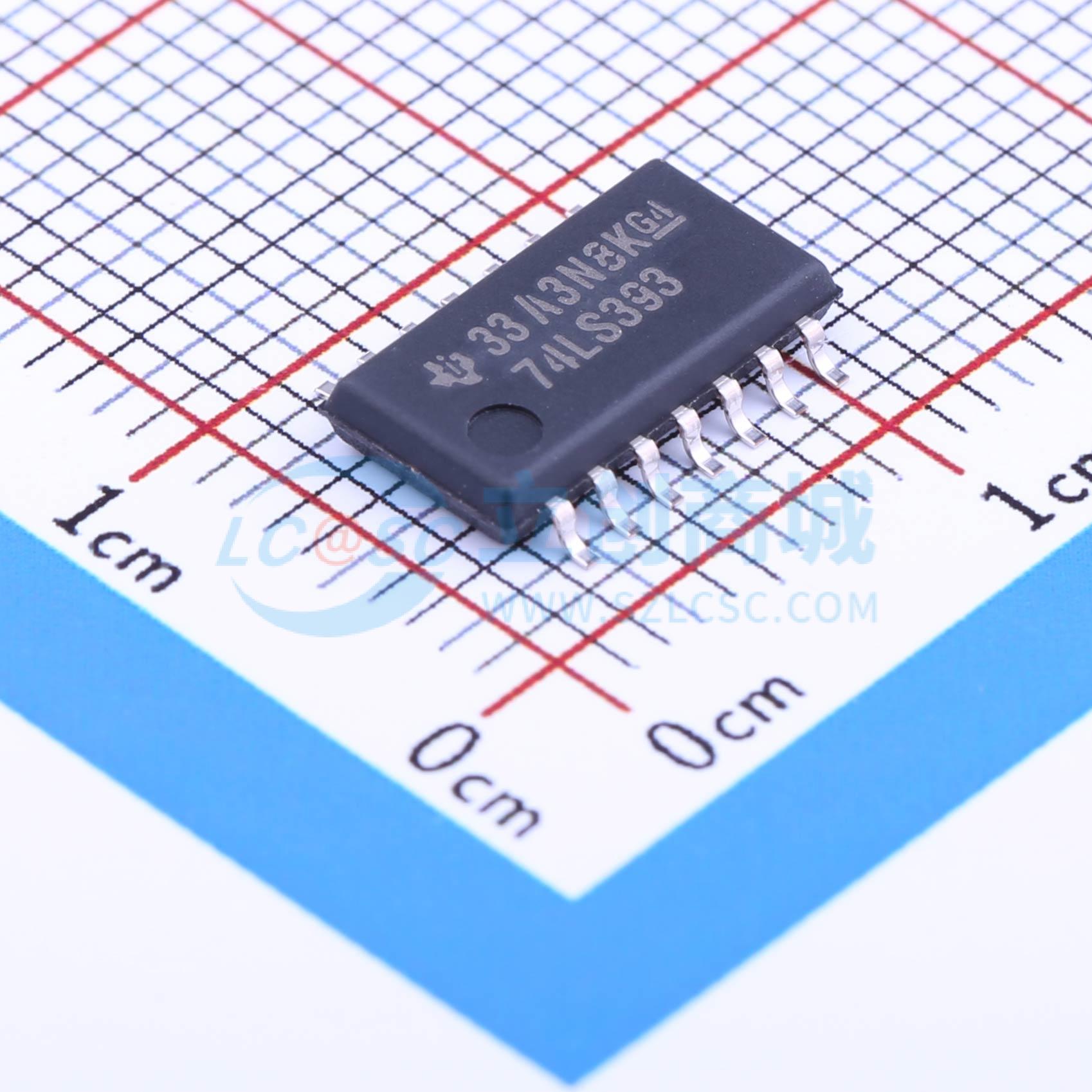

SN74LS393NSR
35MHz 4位二进制计数器
- 描述
- SN74LS393 双路 4 位二进制计数器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS393NSR
- 商品编号
- C7768
- 商品封装
- SOP-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 2分频 | |
| 分辨率(位) | 4 | |
| 系列 | 74LS | |
| 计时方向 | - | |
| 工作电压 | 4.75V | |
| 元件数 | 2 | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | 异步 | |
| 计时方式 | - | |
| 计数速率 | 35MHz | |
| 传播延迟(tpd) | 24ns@5V,15pF | |
| 耗散功率(Pd) | - | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 复位功能 |
商品概述
本系列器件是常用的'90A、LS90和'93A、LS93的双版本。这些单片电路每个都包含8个主从触发器和额外的门控逻辑，可在单个封装内实现两个独立的四位计数器。'390和LS390集成了双二分频和五分频计数器，可用于实现周期长度等于2和/或5的任意整数和/或累积倍数的计数，最大可达百分频。当连接为二-五混合进制计数器时，独立的二分频电路可在最终输出级提供对称输出（方波）。'393和LS393每个都包含两个独立的四位二进制计数器，每个计数器都带有清零端和时钟输入端。可实现N位二进制计数器，每个封装可提供256分频能力。'390、LS390、'393和LS393的每个计数级都带有并行输出，因此系统定时信号可使用输入计数频率的任意约数。Series 74和Series 74LS器件的工作温度范围为0℃ 至 70℃。
商品特性
- '390、LS390的A、B触发器配备独立时钟，可提供双二分频和五分频计数器
- '393、LS393为带独立时钟的双四位二进制计数器
- 所有器件的每个四位计数器都带有直接清零功能
- 双四位版本可将计数器封装数量减少50%，大幅提升系统密度
- 缓冲输出可降低集电极换向的可能性
- 典型最大计数频率为35 MHz
