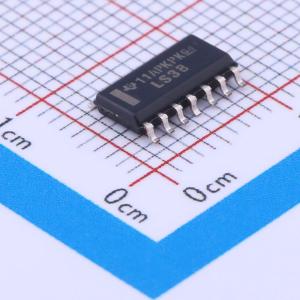

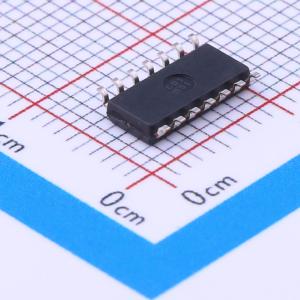

温馨提醒：图片仅供参考，商品以实物为准
SN74LS38DR
四组带集电极开路输出的2输入正与非缓冲器
- 描述
- SN74LS38 具有集电极开路输出的 4 通道、双输入、4.75V 至 5.25V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS38DR
- 商品编号
- C7766
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | 2mA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 250uA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.5V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 32ns@5V,45pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 开路集电极 |
商品概述
器件包含四个独立的带集电极开路输出的2输入与非缓冲门，集电极开路输出需要上拉电阻才能正常工作，可与其他集电极开路输出连接，实现低电平有效线或或高电平有效线与功能，集电极开路器件通常用于生成较高VOH电平，逻辑关系为Y = 非(A·B) 或 Y = 非A + 非B。现有型号包括SN5438、SN54LS38、SN54S38、SN7438、SN74LS38、SN74S38，其中SN54系列型号工作温度范围为-55℃至125℃，SN74系列型号工作温度范围为0℃至70℃，提供多种封装选项，包含塑料小外形封装、陶瓷芯片载体、扁平封装、塑料及陶瓷双列直插封装。电源电压VCC最大额定值为7V，输入电压：38型号为5.5V，LS38型号为7V，关态输出电压最大额定值为7V，存储温度范围为-65℃至150℃。
商品特性
- 内置四个独立的2输入与非缓冲门
- 采用集电极开路输出设计
- 可连接其他集电极开路输出实现低电平有效线或或高电平有效线与功能
- 可生成较高VOH输出电平
- 提供多种封装类型可选
- 不同型号适配不同工作温度范围
