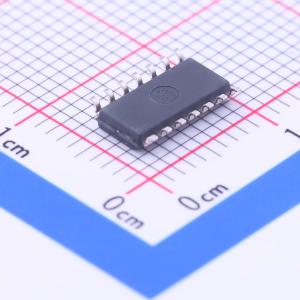

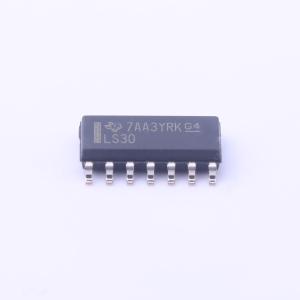

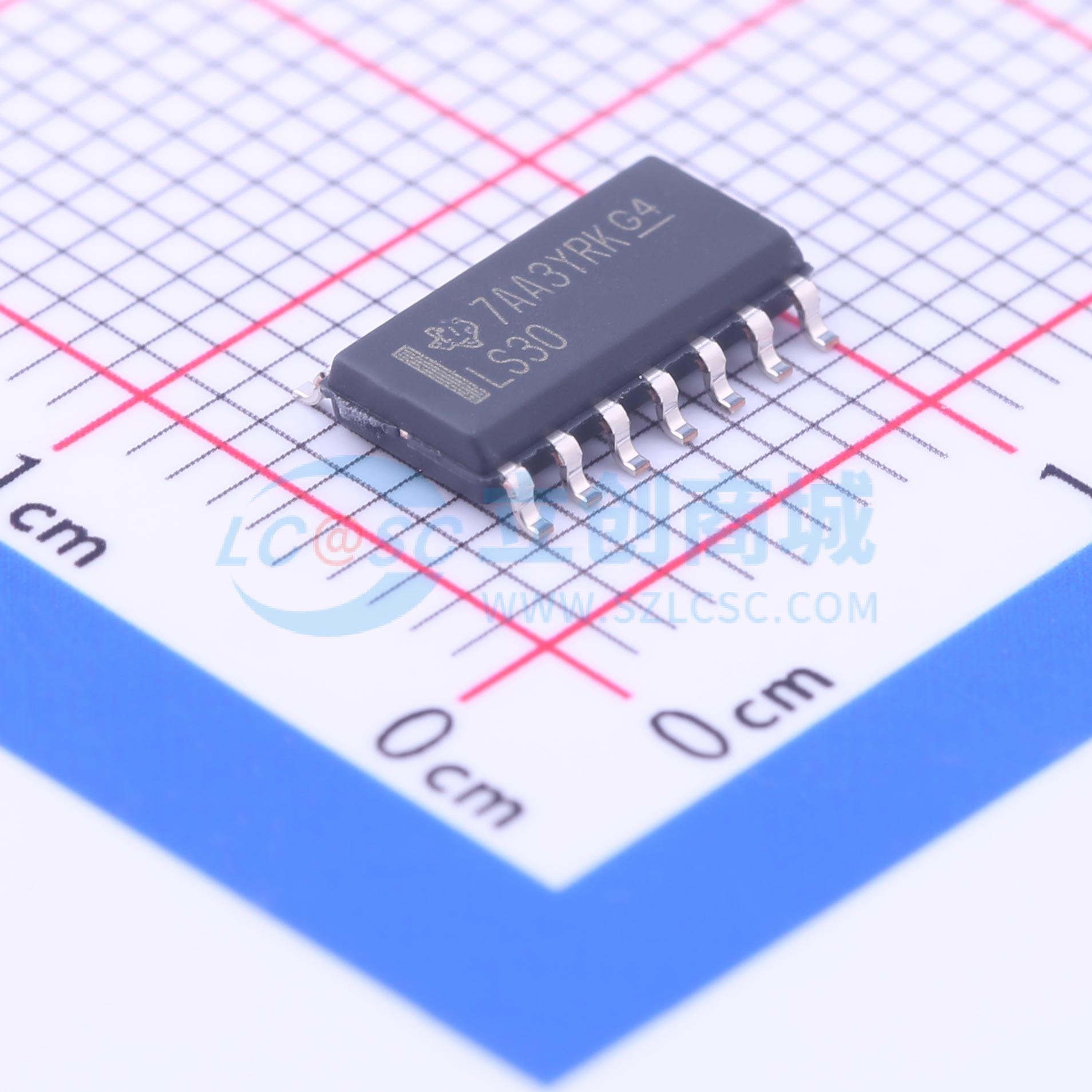

温馨提醒：图片仅供参考，商品以实物为准
SN74LS30DR
八输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS30 单通道 8 输入、4.75V 至 5.25V 双极与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS30DR
- 商品编号
- C7759
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | 500uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.7V~3.4V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 20ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 8 | |
| 功能特性 | - |
商品概述
这些器件包含一个单8输入与非门。SN7430、SN74LS30和SN74S30的工作温度范围为0℃ 至 70℃。逻辑功能:Y = 非(A·B·C·D·E·F·G·H) 或 Y = 非A + 非B + 非C + 非D + 非E + 非F + 非G + 非H
商品特性
- 提供多种封装选择，包括塑料小外形封装、陶瓷芯片载体、平装封装、塑料双列直插封装和陶瓷双列直插封装
