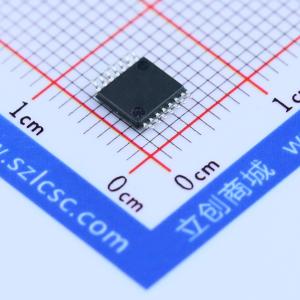

SN74LVC14APWR
六路施密特触发反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC14A 具有施密特触发输入的 6 通道、2V 至 3.6V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC14APWR
- 商品编号
- C7663
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.3V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 150mV~800mV | |
| 输出高电平(VOH) | 2.4V | |
| 输出低电平(VOL) | 550mV | |
| 传播延迟(tpd) | 6.2ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
商品概述
SNx4LVC14A为六施密特触发反相器器件，提供多种封装规格可选
商品特性
- 工作电压范围为1.65V~3.6V
- 提供三种工作温度规格：-40℃~85℃、-40℃~125℃、-55℃~125℃
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为6.4ns
- Vcc为3.3V、环境温度25℃时，典型输出接地反弹VOLP小于0.8V
- Vcc为3.3V、环境温度25℃时，典型输出高电平下冲VOHV大于2V
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 闭锁性能超过100mA，符合JESD 78 II类要求
- 静电放电保护符合JESD 22标准，其中人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 内置有限的静电放电保护，存储或操作过程中需采取防护措施，避免静电损伤MOS栅极
- 所有未使用的输入必须接Vcc或GND，以保证器件正常工作
- 提供SN54LVC14A、SN74LVC14A两种系列，封装包括J、W、D、DB、DGV、NS、PW、RGY、FK多种，部分引脚无内部连接
