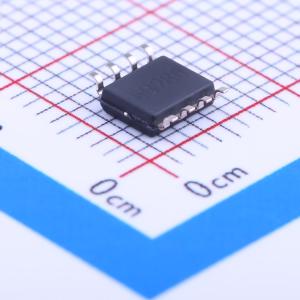

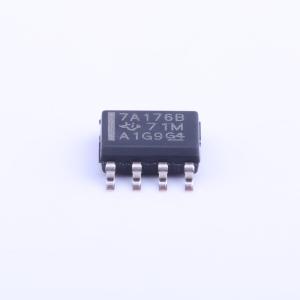

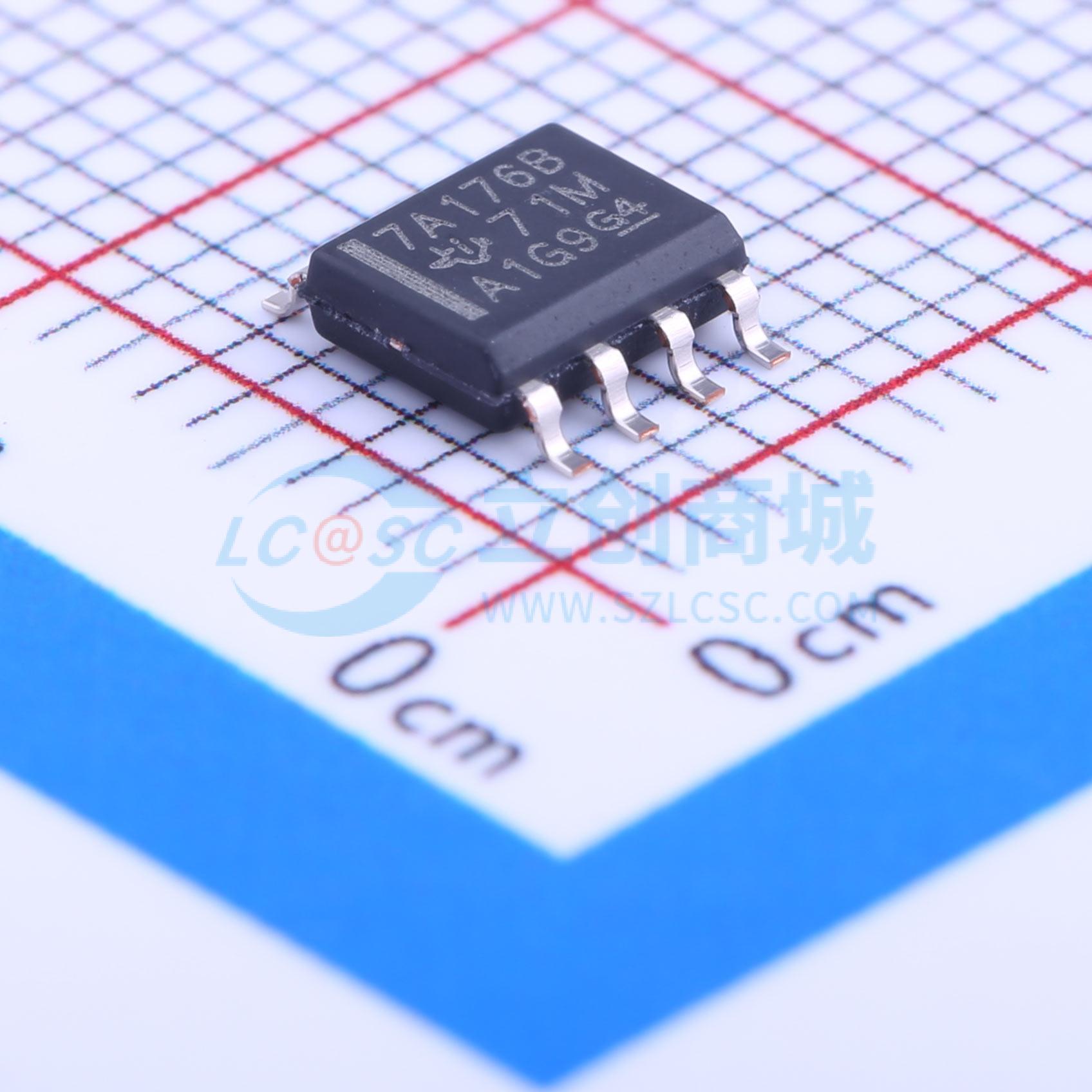

SN75ALS176BDR

差分总线收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 差分总线收发器，符合TIA/EIA-422-B、TIA/EIA-485-A和ITU建议V.11及X.27。结合了三态差分线驱动器和差分输入线接收器，从单个5V电源供电。
品牌名称: TI(德州仪器)
商品型号: SN75ALS176BDR
商品编号: C7678
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

SN65ALS176 和 SN75ALS176 系列差分总线收发器设计用于多点总线传输线上的双向数据通信。它们专为平衡传输线设计，并符合 TIA/EIA-422-B、TIA/EIA-485-A 以及 ITU 建议 V.11 和 X.27。

SN65ALS176 和 SN75ALS176 系列结合了一个三态差分线驱动器和一个差分输入线接收器，两者都由单个 5-V 电源供电。驱动器和接收器分别具有高电平有效和低电平有效的使能端，这些使能端可以外部连接在一起以作为方向控制使用。驱动器的差分输出和接收器的差分输入在内部连接，形成一个差分输入/输出（I/O）总线端口，该端口设计为当驱动器禁用或 Vcc = 0 时对总线提供最小负载。此端口具有宽正负共模电压范围，使该器件适用于多路访问应用。

SN65ALS176 的工作温度范围为 -40℃ 至 85℃。SN75ALS176 系列的工作温度范围为 0℃ 至 70℃。

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.75V~5.25V

	属性	参数值
	数据速率	35Mbps
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	30mA
