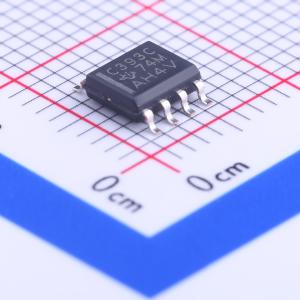

温馨提醒：图片仅供参考，商品以实物为准
TLC393CDR
双路微功耗LinCMOS™电压比较器
- 描述
- TLC393 双通道、微功耗、LinCMOS™ 电压比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC393CDR
- 商品编号
- C7711
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 5pA | |
| 传播延迟(tpd) | 2.5us | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | 84dB | |
| 输出类型 | 开漏 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | CMOS；TTL | |
| 静态电流(Iq) | 22uA | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 18V | |
| 单电源 | 3V~16V | |
| 输入失调电流(Ios) | 1pA | |
| 响应时间(tr) | 2.5us | |
| 功能特性 | ESD保护 |
商品概述
TLC193和TLC393是双独立微功耗电压比较器，设计用于单电源工作，功能与LM393相似，在相近响应时间下功耗仅为LM393的二十分之一，漏极开路MOS输出级可适配多种负载与电源。LinCMOS工艺相比标准CMOS工艺可提供更出色的模拟性能，兼具标准CMOS低功耗不牺牲速度、高输入阻抗、低偏置电流的优势，还可在数伏差分输入应力下保持极稳定的输入失调电压，可制作出可靠的CMOS比较器。
商品特性
- 功耗极低，5V条件下典型功耗为110μW
- 响应速度快，5mV过驱动条件下tPLH典型值为2.5μs
- 支持单电源工作
- 不同型号对应不同工作电压范围：TLC393C为3V~16V，TLC393I为3V~16V，TLC393Q为4V~16V，TLC393M为4V~16V，TLC193M为4V~16V
- 片上集成ESD保护
- LinCMOS工艺相比标准CMOS工艺模拟性能更出色
- 具备低功耗不损失速度、高输入阻抗、低偏置电流的特点
- 在数伏差分输入应力下仍可保持极稳定的输入失调电压
- 采用漏极开路MOS输出级，可适配多种负载和电源
- 不同型号对应不同工作温度范围：TLC393C 0℃~70℃，TLC393I -40℃~85℃，TLC393Q -40℃~125℃，TLC393M -55℃~125℃，TLC193M -55℃~125℃
- 最大额定参数：电源电压VDD范围-0.3V~18V，差分输入电压VID范围±18V，输入电压VI范围-0.3V~VDD，输出电压VO范围-0.3V~16V，输入电流II范围±5mA，单路输出电流IO最大值20mA，VDD总电源电流最大值40mA，GND总流出电流最大值40mA，存储温度范围-65℃~150℃
