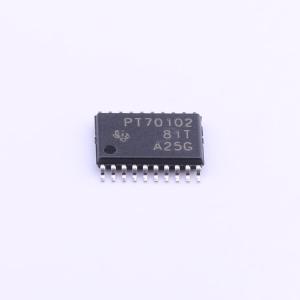

TPS70102PWPR

适用于分离电源应用的双路输出电压 适用于DSP应用的可选上电排序 调节器1的输出电流范围为500mA，调节器2为250mA 快速瞬态响应 电压选项：3.3V/2.5V、3.3V/1.8V、3.3V/1.5V、3.3V/1.2V以及双路可调输出 带120ms延迟的开漏上电复位 调节器1的开漏电源正常信号 超低静态电流（典型值190μA） 待机期间输入电流为1μA 低噪声：无旁路电容时为65μV_RMS 快速输出电容放电功能 两个手动复位输入 在负载和温度变化时精度为2% 欠压锁定（UVLO）功能 20引脚PowerPAD TSSOP封装 热关断保护

TPS701xx系列器件旨在为TMS320 DSP系列、处理器电源、ASIC、FPGA以及需要双路输出电压调节器的数字应用提供完整的电源管理解决方案。排序功能易于编程，使TPS701xx系列非常适合任何有电源排序要求的TMS320 DSP应用。诸如精度、快速瞬态响应、SVS监控电路、手动复位输入和使能功能等差异化特性，提供了完整的系统解决方案。

TPS701xx系列电压调节器具有极低的压差和带上电顺序控制的双路输出，主要为DSP应用而设计。这些器件在不使用任何额外滤波旁路电容的情况下，具有极低的噪声输出性能，并且设计为具有快速瞬态响应，使用10μF低ESR电容时能保持稳定。

这些器件具有固定的3.3V/2.5V、3.3V/1.8V、3.3V/1.5V、3.3V/1.2V电压选项以及可调/可调电压选项。调节器1最大可支持500mA，调节器2最大可支持250mA。独立的电压输入允许设计人员配置电源。

由于PMOS器件表现为低阻值电阻，因此压差非常低（调节器1典型值为170mV），且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，因此静态电流非常低，且与输出负载无关（在整个输出电流范围内最大为230μA）。该LDO系列还具有睡眠模式；向EN（使能）引脚施加高电平信号可关闭两个调节器，在T_J = +25°C时将输入电流降至1μA。

当EN引脚连接到低电平输入电压时，器件启用。两个调节器的输出电压分别在VSENSE1和VSENSE2引脚处进行检测。

SEQ引脚的输入信号控制两个调节器的上电顺序。当器件启用且SEQ端子拉高或悬空时，V_OUT2先开启，V_OUT1保持关闭，直到VOUT2达到其稳压输出电压的约83%。此时V_OUT1开启。如果Vour_2被拉低至83%以下（例如，过载情况），V_OUT1关闭。将SEQ端子拉低可反转上电顺序，V_OUT1先开启。SEQ引脚连接到内部上拉电流源。

对于每个调节器，都有一个内部放电晶体管，用于在调节器关闭（禁用）时对输出电容进行放电。

PG1引脚报告V_OUT1的电压状况，可用于为调节器1供电的电路实现SVS。

TPS701xx具有复位（SVS、POR或上电复位）功能。在欠压情况下，RESET输出会在DSP系统和相关数字应用中触发复位。RESET指示VOUT2以及两个手动复位引脚（MR1和MR2）的状态。当VOUT2达到其稳压电压的95%且MR1和MR2处于逻辑高电平时，RESET在120ms延迟后进入高阻态。当VOUT2的稳压输出电压被拉低至其稳压电压的95%以下（例如，过载情况）时，RESET变为逻辑低电平。要监控V_OUT1，可将PG1输出引脚连接到MR1或MR2。

该器件具有欠压锁定（UVLO）电路，可防止内部调节器在V_INI达到2.5V之前开启。
