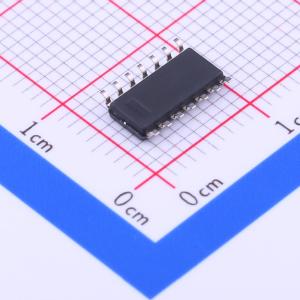

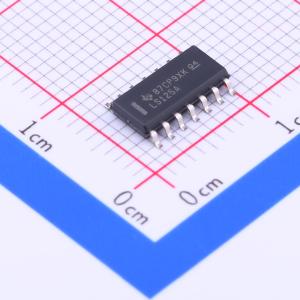

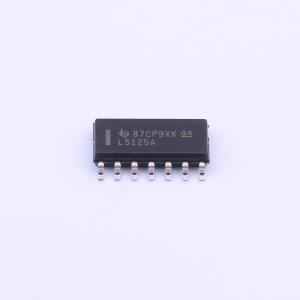

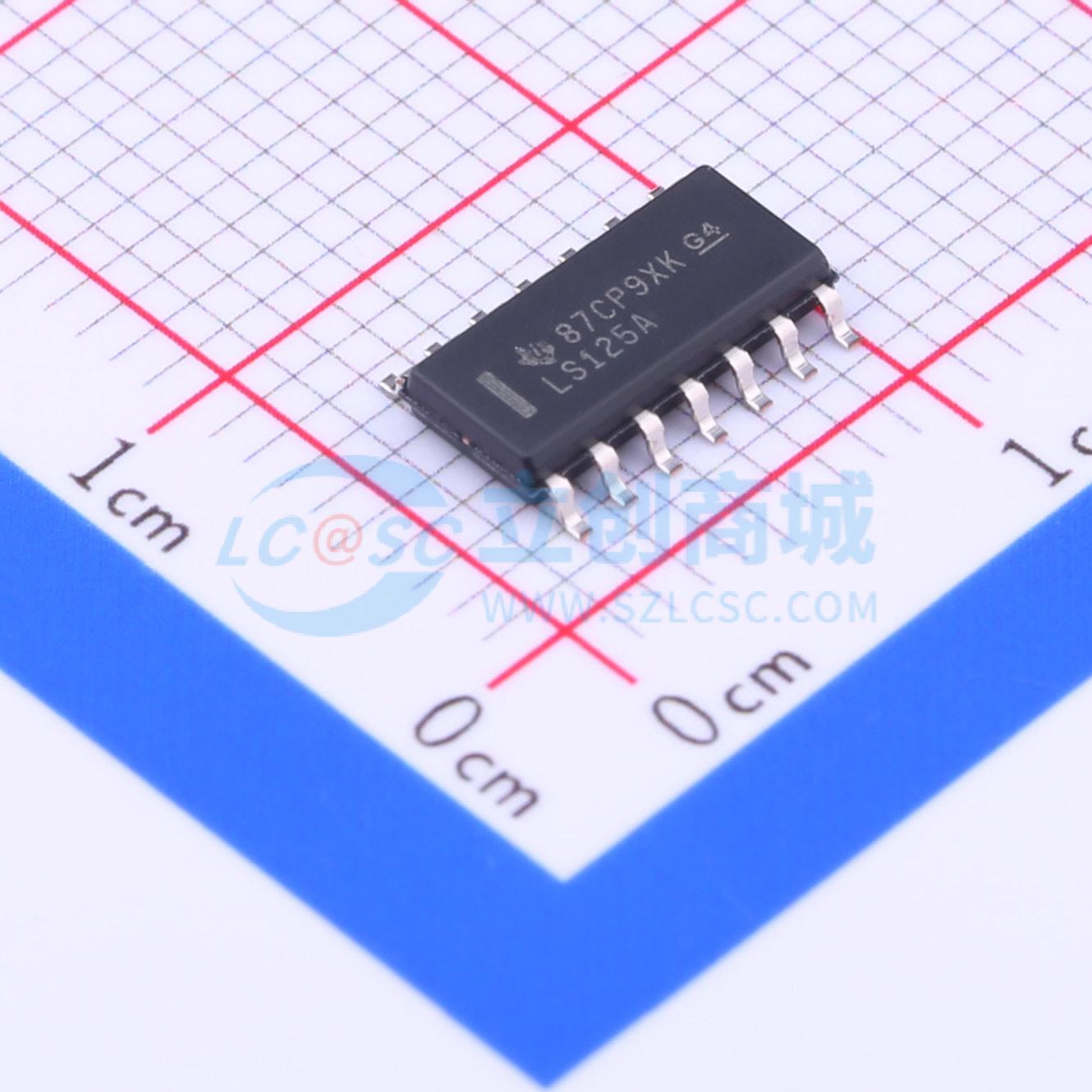

温馨提醒：图片仅供参考，商品以实物为准
SN74LS125ADR
三态输出，四路总线缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS125A 具有三态输出的 4 通道、4.75V 至 5.25V 双极缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS125ADR
- 商品编号
- C7734
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 2.6mA | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 20mA | |
| 传播延迟(tpd) | 15ns@5V,45pF | |
| 功能特性 | 输出使能 |
商品概述
本产品为四路总线缓冲器，具备三态输出，每个通道配备独立控制，这类总线缓冲器的三态输出在使能时，具备TTL输出的低阻抗特性，在高逻辑电平下拥有额外驱动能力，可驱动重载总线线路，无需外部上拉电阻；输出禁用时，两个输出晶体管全部关断，对总线呈现高阻态，输出既不会成为明显负载，也不会作为驱动器。
商品特性
- 不同型号具备不同的输出禁用逻辑：125、LS125A器件在G为高电平时输出禁用，126、LS126A器件在G为低电平时输出禁用
- 逻辑关系为Y = A
- 提供多种封装类型，包括J封装、W封装、N封装、D封装、NS封装、FK封装
- 125和126型号最大额定参数：电源电压VCC最大7V，输入电压V₁最大5.5V，N封装热阻θJA为80℃/W，存储温度范围为-65℃~150℃
- LS125A和LS126A型号最大额定参数：电源电压VCC最大7V，输入电压V₁最大7V，D封装热阻θJA为86℃/W，N封装热阻θJA为80℃/W，NS封装热阻θJA为76℃/W，存储温度范围为-65℃~150℃
