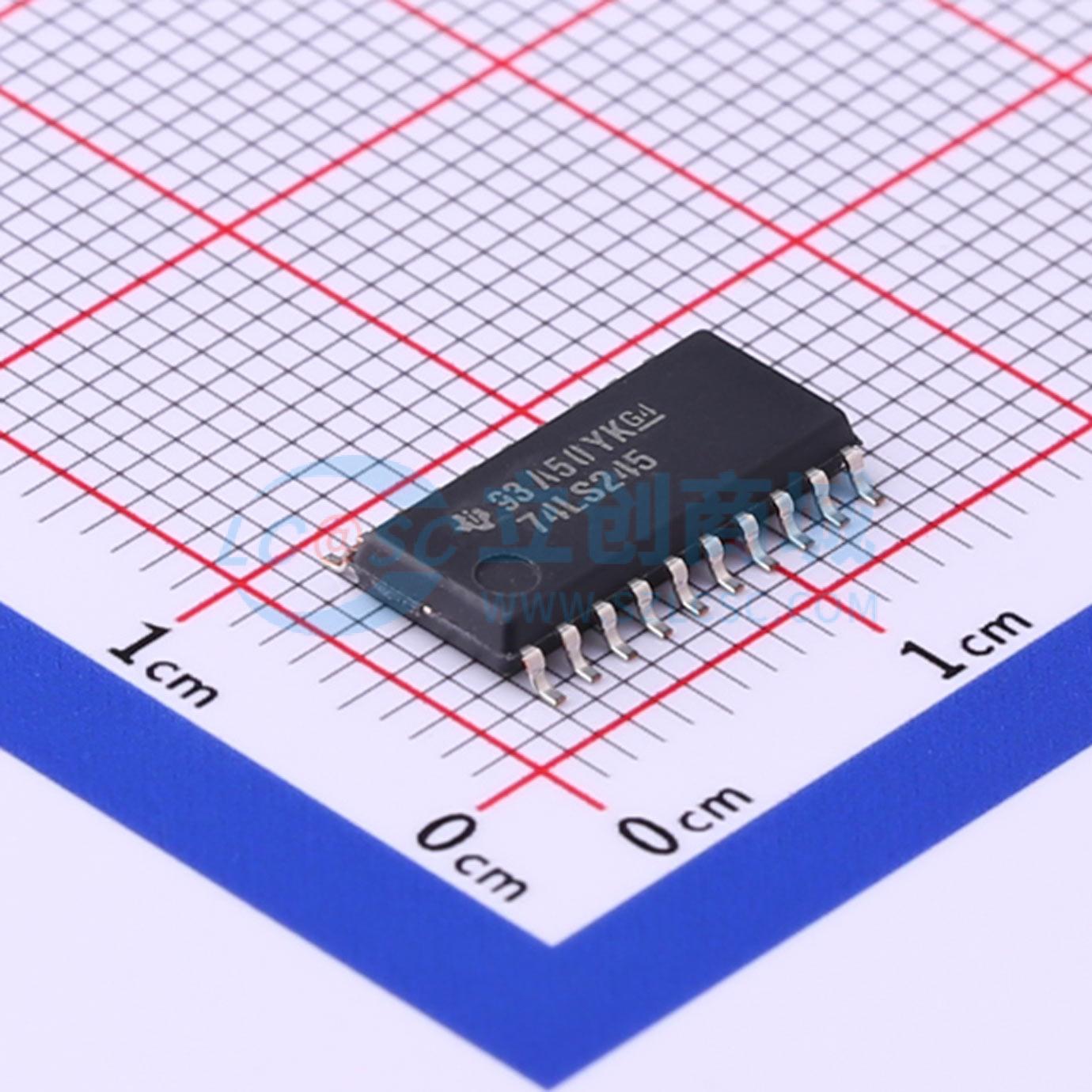

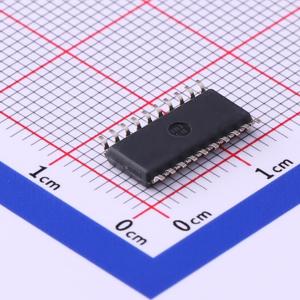

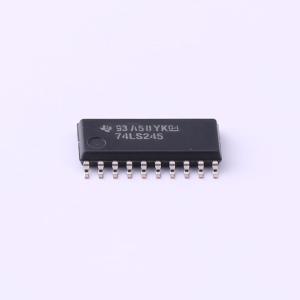

SN74LS245NSR

三态输出直接驱动总线线路 PNP 输入减少直流负载总线输入滞回改善噪声裕度典型端口到端口传播延迟时间8纳秒

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LS245 八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LS245NSR
商品编号: C7753
商品封装: SOIC-20-208mil
包装方式: 编带
商品毛重: 0.491克(g)

商品参数

商品概述

该产品为八进制总线收发器，设计用于数据总线之间的异步双向通信，控制功能的实现可减少外部时序需求。器件可根据方向控制DIR输入端的逻辑电平，选择数据传输方向，支持从A总线传输到B总线或从B总线传输到A总线；可通过输出使能OE输入端禁用器件，让总线实现有效隔离。产品包含SN54LS245、SN74LS245两个系列，具备多种封装类型。

商品特性

三态输出可直接驱动总线
PNP输入可降低总线的直流负载
总线输入带迟滞特性，可提升噪声容限
端口到端口典型传输延迟时间为8ns
最大电源电压为7V
最大输入电压为7V
各封装热阻抗参数：DB封装70℃/W，DW封装58℃/W，N封装69℃/W，NS封装60℃/W
存储温度范围为-65℃~150℃

应用领域

数据总线间的异步双向通信场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	三态
	工作电压	4.75V~5.25V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	15mA
	系列	74LS
	工作温度	0℃~+70℃
	静态电流(Iq)	-
	传播延迟(tpd)	12ns@5V,45pF
	功能特性	输出使能
