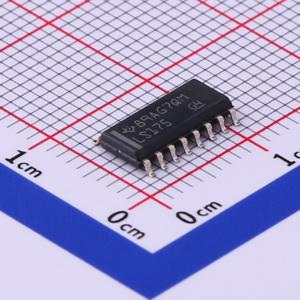

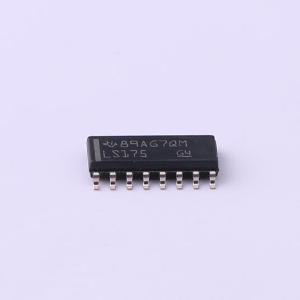

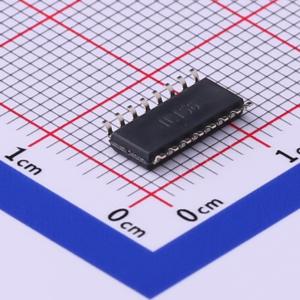

SN74LS175DR实物图
  • SN74LS175DR商品缩略图
  • SN74LS175DR商品缩略图
  • SN74LS175DR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LS175DR

SN74LS175DR

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LS175 具有清零功能的四通道 D 类触发器
品牌名称
TI(德州仪器)
商品型号
SN74LS175DR
商品编号
C7745
商品封装
SOIC-16​
包装方式
编带
商品毛重
0.296克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压4.75V~5.25V
时钟频率(fc)40MHz
功能复位
元件数1
每个元件位数4
输出类型互补式
传播延迟(tpd)25ns@5V,15pF
属性参数值
系列74LS系列
灌电流(IOL)8mA
拉电流(IOH)400uA
静态电流(Iq)18mA
输入电容-
工作温度0℃~+70℃
同步/异步异步
建立时间20ns
保持时间5ns

商品概述

是单片式正沿触发D型触发器,采用TTL电路实现D型触发器逻辑,全部带有直接清零输入,'175、LS175、S175的每个触发器都带有互补输出。符合建立时间要求的D输入信息会在时钟脉冲的上升沿传输到Q输出端,时钟触发发生在特定电压电平,与上升沿脉冲的跳变时间无直接关联,当时钟输入处于高电平或低电平时,D输入信号不会对输出产生影响,该电路可与大多数TTL电路完全兼容。

商品特性

  • 提供三种性能等级
  • 带有缓冲时钟输入和直接清零输入
  • 每个触发器配备独立的数据输入端
  • '174、LS174、S174包含6个触发器,均为单轨输出
  • '175、LS175、S175包含4个触发器,均为双轨输出
  • 提供SN54、SN74两大系列,多种封装可选,包含J、W、N、D、FK封装
  • 典型时钟频率参数:'174、'175为35MHz;LS174、LS175为40MHz;S174、S175为110MHz
  • 每个触发器典型功耗参数:'174、'175为38mW;LS174、LS175为14mW;S174、S175为75mW
  • 不同系列输入等效电阻参数:SN54174、SN54175、SN74174、SN74175的时钟、D输入端等效电阻标称值为8kΩ,清零端等效电阻标称值为4kΩ;SN54LS174、SN54LS175、SN74LS174、SN74LS175的时钟输入端等效电阻标称值为23kΩ,清零端、D输入端等效电阻标称值为28kΩ
  • 最大额定值:电源电压VCC为7V,输入电压为5.5V,存储温度范围为-65℃~150℃
  • 工作温度范围:SN54系列电路为-55℃~125℃,SN74系列电路为0℃~70℃

应用领域

  • 缓冲寄存器
  • 存储寄存器
  • 移位寄存器
  • 图案发生器
