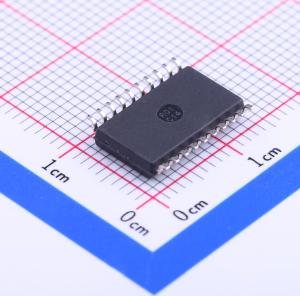

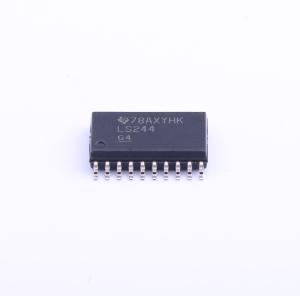

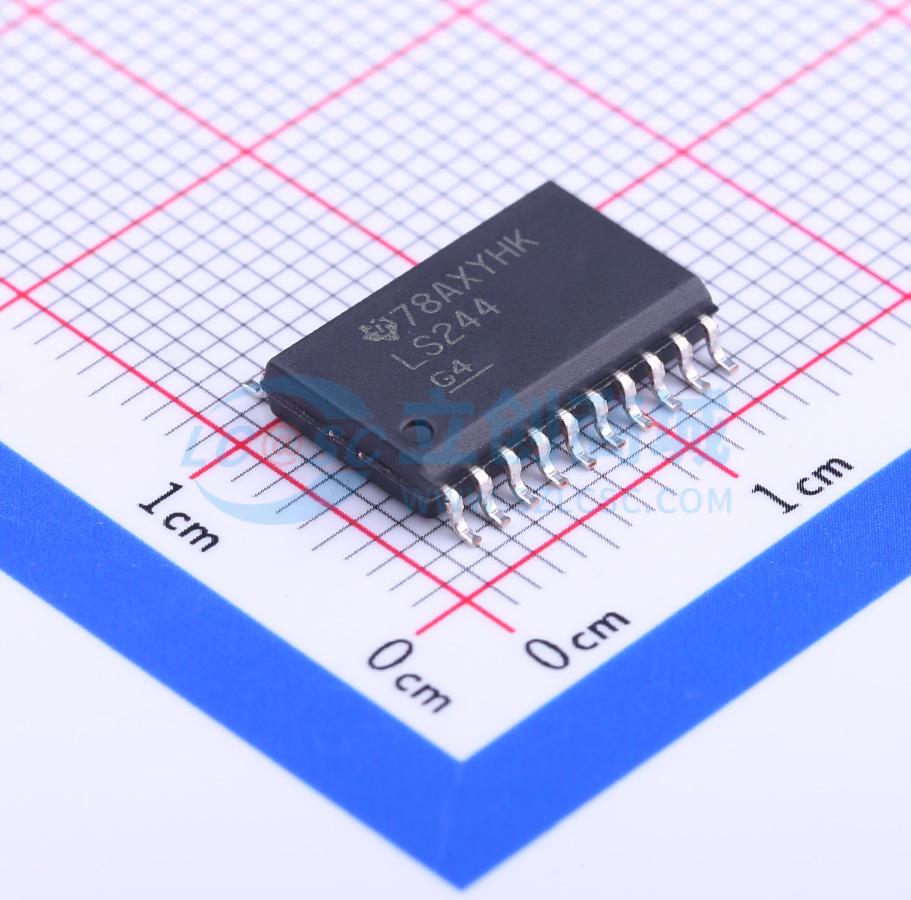

SN74LS244DWR实物图
  • SN74LS244DWR商品缩略图
  • SN74LS244DWR商品缩略图
  • SN74LS244DWR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LS244DWR

三态输出,八位缓冲器和线路驱动器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LS244 具有三态输出的 8 通道、4.75V 至 5.25V 双极缓冲器
品牌名称
TI(德州仪器)
商品型号
SN74LS244DWR
商品编号
C7751
商品封装
SOIC-20-300mil​
包装方式
编带
商品毛重
0.747克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型施密特触发器
输出类型三态
工作电压4.75V~5.25V
元件数2
每个元件位数4
通道类型单向
属性参数值
灌电流(IOL)24mA
拉电流(IOH)15mA
系列74LS
工作温度0℃~+70℃
静态电流(Iq)54mA
传播延迟(tpd)14ns@5V,45pF
功能特性-

商品概述

本产品为八进制缓冲器与线路驱动器,专门用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与集成密度,可提供反相输出、同相输出的多种可选组合,支持对称低电平有效输出控制输入、互补输出控制输入。

商品特性

  • 带三态输出,可驱动总线线路或缓冲存储器地址寄存器
  • PNP输入设计,可降低直流负载
  • 输入端带有迟滞,可提升噪声容限
  • 具备高扇出性能,优化了扇入,噪声容限可达400mV
  • 对应型号可驱动阻抗低至133Ω的终端匹配线路
  • 提供多系列多封装可选,涵盖SN54LS、SN54S、SN74LS、SN74S系列,包含J、W、DB、DW、N、NS、FK等封装类型
  • 最大额定值:电源电压VCC为7V,LS系列输入电压最大为7V,S系列输入电压最大为5.5V,关态输出电压最大为5.5V
  • 存储温度范围为-65℃~150℃
  • 封装热阻抗标称值:DB封装70℃/W,DW封装58℃/W,N封装69℃/W,NS封装60℃/W
  • G与互补G输入标称等效电阻为2kΩ,A输入标称等效电阻为2.8kΩ
  • LS系列输出标称电阻为50Ω,S系列输出标称电阻为25Ω

应用领域

  • 三态存储器地址驱动
  • 时钟驱动
  • 面向总线的接收设备
  • 面向总线的发送设备
