165 和 'LS165A 是 8 位串行移位寄存器，时钟触发时数据沿 QA 向 QH 方向移位。每个存储级可通过八个独立的直接数据输入进行并行访问，这些输入由移位/加载（SH/LD）输入端的低电平使能。这些寄存器还具备门控时钟（CLK）输入，以及第8位的互补输出。所有输入都采用二极管钳位，以最小化传输线效应，简化系统设计。时钟通过两输入正或非门实现，允许将其中一个输入用作时钟禁止功能。保持任意一个时钟输入为高电平时将禁止时钟，当 SH/LD 为高电平且任意一个时钟输入保持为低电平时，将使能另一个时钟输入。时钟禁止（CLK INH）仅可在 CLK 为高电平时更改为高电平。只要 SH/LD 为高电平，并行加载就会被禁止。当 SH/LD 为低电平时，并行输入的数据会直接加载到寄存器中，该过程独立于 CLK、CLK INH 或串行（SER）输入的电平。该系列器件提供多种封装类型:SN54165、SN54LS165A 提供 J 或 W 封装；SN74165 提供 N 封装；SN74LS165A 提供 D、N 或 NS 封装；SN54LS165A 还提供 FK 封装，部分引脚无内部连接。

	属性	参数值
	商品目录	移位寄存器
	功能	并行或串行至串行
	工作电压	4.75V~5.25V
	时钟频率(fc)	35MHz
	元件数	1
	输出类型	互补式
	系列	74LS
	耗散功率(Pd)	90mW

	属性	参数值
	传播延迟(tpd)	35ns@5V,15pF
	输出电流	-
	分辨率(位)	8
	输入类型	-
	灌电流(IOL)	8mA
	拉电流(IOH)	0.4mA
	工作温度	0℃~+70℃
	功能特性	异步并行加载功能

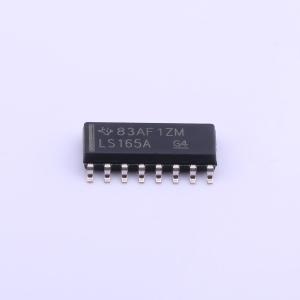

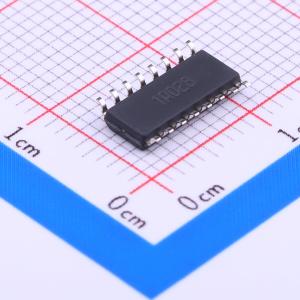

SN74LS165ADR
