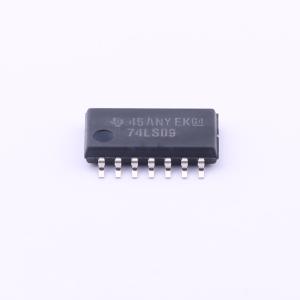

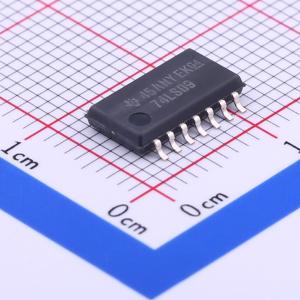

SN74LS09NSR
四组2输入，集电极开路输出正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS09 具有集电极开路输出的 4 通道、双输入、4.75V 至 5.25V 16mA 驱动强度双极与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS09NSR
- 商品编号
- C7732
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 100uA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.5V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 35ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 开路集电极 |
商品概述
器件包含四个独立的双输入与门，集电极开路输出需要搭配上拉电阻才能正常工作，可连接其他集电极开路输出，实现低电平有效线或或高电平有效线与功能，集电极开路器件可用于生成更高的VOH电平，提供多种封装类型可选。
商品特性
- 内置四个独立的2输入与门
- 输出为集电极开路结构，需要外接上拉电阻工作
- 可连接其他集电极开路输出实现线或、线与逻辑功能
- 可生成更高的输出高电平VOH
- 不同型号工作温度范围不同：SN5409、SN54LS09、SN54S09为-55℃~125℃，SN7409、SN74LS09、SN74S09为0℃~70℃
- 自由工作温度下的最大额定值：电源电压VCC为7V；输入电压09、S09型为5.5V，LS09型为7V；关态输出电压为7V；存储温度范围为-65℃~150℃
- 典型参数测试条件为VCC=5V，TA=25℃
- 可选封装类型包括塑料小外形封装、陶瓷芯片载体、扁平封装、塑料双列直插封装、陶瓷双列直插封装
