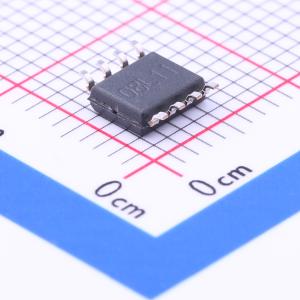

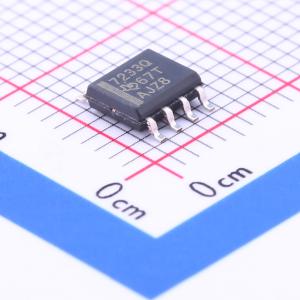

TPS7233QDR

TPS72xx系列低压差（LDO）稳压器具备低压差、微功耗运行和小型化封装的优势。与传统LDO稳压器相比，这些稳压器的压差电压和静态电流极低。TPS72xx系列器件采用小外形集成电路（SOIC）封装和8引脚薄型收缩小外形（TSSOP）封装，非常适合对成本敏感的设计以及电路板空间有限的设计。 新的电路设计与工艺创新相结合，使得常用的PNP传输晶体管被PMOS器件所取代。由于PMOS传输元件的特性类似于低值电阻，因此压差电压极低 —— 在100 mA负载电流下（TPS7250）最大为85 mV，并且与负载电流成正比。由于PMOS传输元件是电压驱动器件，静态电流极低（最大300 μA），并且在整个输出负载电流范围（0 mA至250 mA）内保持稳定。该系列稳压器适用于笔记本电脑和手机等便携式系统，其低压差和微功耗特性显著延长了系统电池的使用寿命。 TPS72xx还具备逻辑使能睡眠模式，可关闭稳压器，在TJ = 25°C时将静态电流降至最大0.5 μA。其他特性包括电源良好功能，可报告低输出电压，可用于实现上电复位或低电量指示。 TPS72xx提供2.5 V、3 V、3.3 V、4.85 V和5 V固定电压版本以及可调版本（可编程范围为1.2 V至9.75 V）。在电压、负载和温度范围内，输出电压容差最大为2%（可调版本为3%）。

• 提供5 V、4.85 V、3.3 V、3.0 V和2.5 V固定输出及可调版本
• 在I₀ = 100 mA时，压差电压最大 < 85 mV（TPS7250）
• 低静态电流，与负载无关，典型值为180 μA
• 8引脚SOIC和8引脚TSSOP封装
• 固定输出版本在整个工作范围内输出稳压精度为±2%
• 极低的睡眠状态电流，最大0.5 μA
• 电源良好（PG）状态输出

• 笔记本电脑和手机等便携式系统
