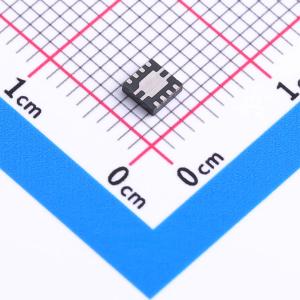

温馨提醒：图片仅供参考，商品以实物为准

TPS61043DRBR

恒流LED驱动器

描述: TPS61043 TPS61043：恒流 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: TPS61043DRBR
商品编号: C7723
商品封装: VSON-8(3x3)
包装方式: 编带
商品毛重: 0.153克(g)

商品参数

商品概述

TPS61043 是一款具有恒定电流输出的高频升压转换器，用于驱动白色LED或类似设备。LED电流通过外部检测电阻（Rs）设定，并直接由反馈引脚（FB）调节，该引脚将检测电阻Rs上的电压调节至252 mV（典型值）。为了控制LED亮度，可以通过向控制引脚（CTRL）施加频率范围为100 Hz至50 kHz的PWM（脉宽调制）信号来脉冲化LED电流。为了提高灵活性，该设备还可以配置为使用模拟信号来控制亮度，具体如应用信息部分所述。为了避免关断期间可能通过LED产生的漏电流，控制引脚（CTRL）可以禁用设备并将LED与地断开连接。为了在运行过程中实现最大安全性，输出端集成了过电压保护功能，当输出处于高阻抗状态（例如故障LED）时，限制输出电压通常不超过18 V，从而防止设备损坏。TPS61042 设备为需要更高LED电流或串联超过四个LED的应用提供了解决方案。

商品特性

带18V过压保护的电流源，可驱动多达4个串联LED
输入电压范围 . . 1.8 V 至 6.0 V
内部30V开关
效率高达85%
使用PWM信号或模拟信号进行精确亮度控制
开关频率 . . 高达1 MHz
内部功率MOSFET开关 . . 400 mA
可与小至100 nF的输出电容配合使用
关机时断开LED
无负载静态电流 . . 典型值38 μA
关机电流 . . 典型值0.1 μA
提供小型3 mm x 3 mm QFN封装

应用领域

显示背光/侧光的白色LED电源供应器在
PDA, 手持PC, 智能手机
手持设备
移动电话

交货周期

订货1-3个工作日

购买数量

(3000个/圆盘，最小起订量 45 个)

个

起订量：45 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	1.8V~6V
	开关频率	1MHz
	通道数	1
	输出电流	60mA

	属性	参数值
	调光	PWM；模拟
	特性	过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
