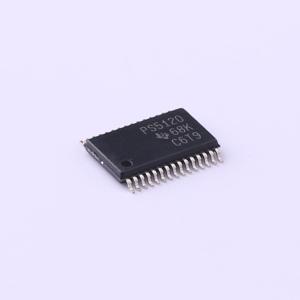

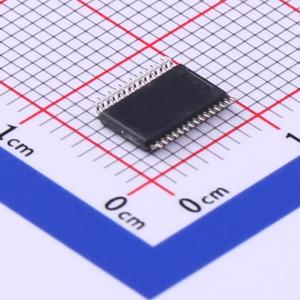

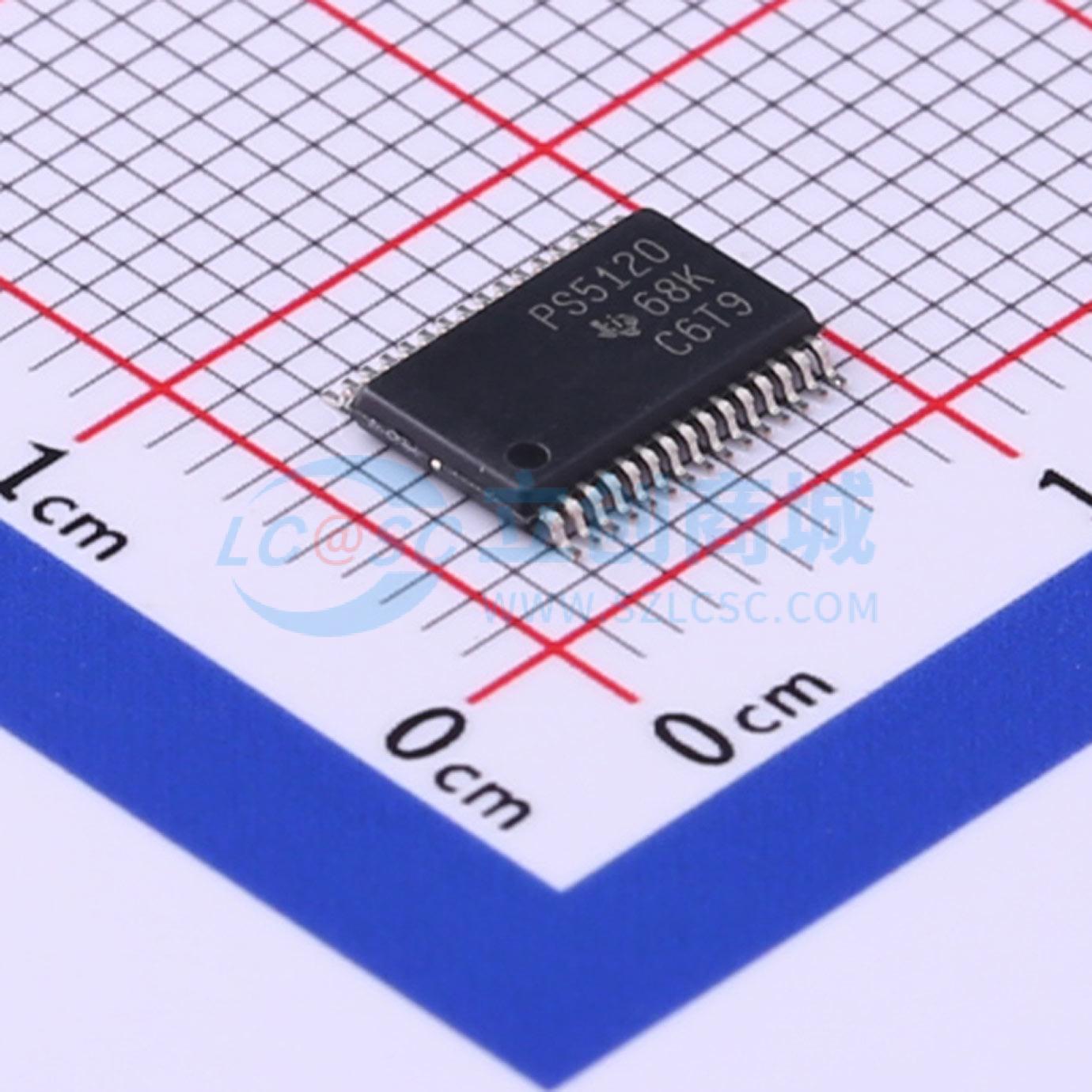

TPS5120DBTR

TPS5120是一款双通道、高效同步降压控制器，其输出相位相差180度，可降低输入电流纹波，从而降低输入电容成本。PWM/SKIP引脚允许在轻载条件下将工作模式从PWM模式切换至跳频模式。跳频模式可降低工作频率，并缩短低端MOSFET的脉冲宽度，提高轻载条件下的效率。这两种模式，再加上同步整流驱动器、死区时间和极低的静态电流，可在所有负载条件下节省功耗并延长电池续航时间。片上1.5 A（典型值）的高端和低端MOSFET驱动器旨在驱动成本较低的N沟道MOSFET。无电阻电流保护和固定的高端驱动器电压简化了电源设计并减少了外部元件数量。每个通道相互独立，具备独立的控制器、过流保护和待机控制功能。启动顺序灵活，可通过选择不同的软启动电容值进行调整。其他特性，如欠压锁定、电源正常指示、过压保护、欠压保护和可编程短路保护，可提高系统可靠性。
