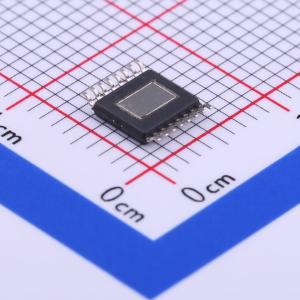

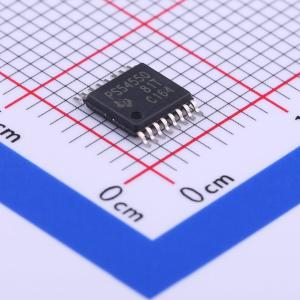

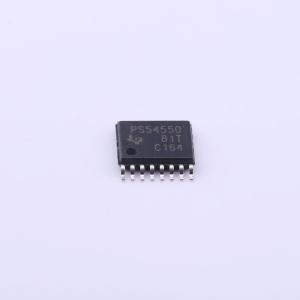

TPS54550PWPR

6A输出同步降压转换器

描述: TPS54550是一款6A输出同步降压转换器,具有集成的高侧MOSFET和低侧MOSFET驱动器。支持外部时钟同步,可调节输出电压,具有多种保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS54550PWPR
商品编号: C9380
商品封装: TSSOP-16-EP
包装方式: 编带
商品毛重: 0.102克(g)

商品参数

商品概述

TPS54550是一款中等输出电流同步降压PWM转换器，集成了高端MOSFET和用于低端外部MOSFET的栅极驱动器。其特性包括高性能电压误差放大器，可在瞬态条件下实现最佳性能，并在选择输出滤波电感和电容时提供灵活性。TPS54550具备欠压锁定电路，可防止在输入电压达到4.5 V之前启动；具备软启动电路，可限制浪涌电流；还具备电源正常输出引脚，用于指示有效的输出状态。同步功能可配置为输入或输出，便于实现180°异相同步。 TPS54550器件采用散热增强型16引脚TSSOP (PWP) PowerPAD封装。

商品特性

40 mΩ MOSFET开关，在6 A（7.5 A峰值）输出电流下实现高效率
使用外部低端MOSFET
输出电压可调节至低至0.891 V，精度为±1%
可与外部时钟同步
180°异相同步
宽PWM频率 – 固定250 kHz、500 kHz或可调250 kHz至700 kHz
可调软启动
可调欠压锁定
负载受峰值电流限制和热关断保护
16引脚TSSOP PowerPAD封装

应用领域

工业和商业低功率系统
LCD显示器和电视
计算机外设
高性能DSP、FPGA、ASIC和微处理器的负载点稳压

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 30 个)

个

起订量：30 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	891mV~17.2V
	输出电流	6A
	开关频率	500kHz；250kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
