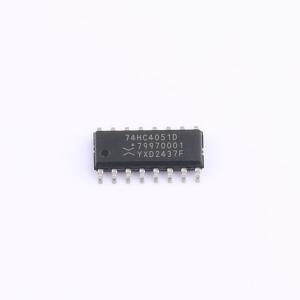

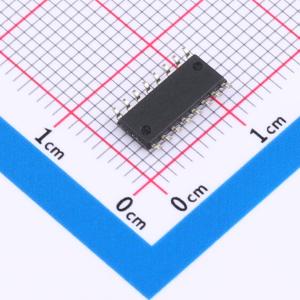

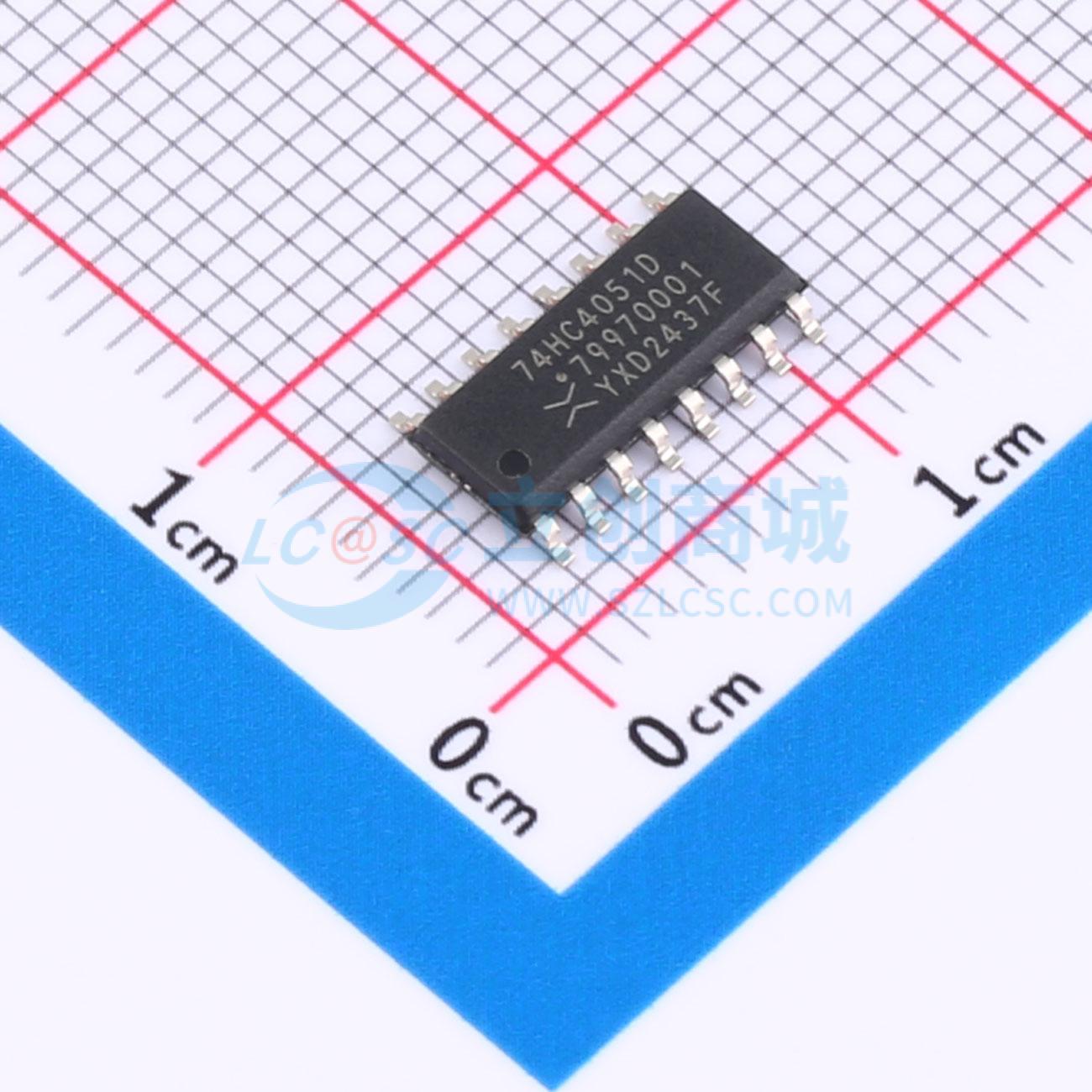

74HC4051D,653

74HC4051；74HCT4051 是一种单刀八掷模拟开关（SP8T），适用于模拟或数字8:1多路复用器/解复用器应用。该开关具有三个数字选择输入（S0、S1和S2）、八个独立的输入/输出（Yn）、一个公共输入/输出（Z）和一个数字使能输入（E）。当E为高电平时，开关关闭。输入端包含箝位二极管。这使得可以使用限流电阻将输入连接到超过Vcc的电压。

• 宽模拟输入电压范围：-5 V 至 +5 V
• CMOS 低功耗
• 高抗噪性
• 符合 JEDEC 标准
  • JESD8C（2.7 V 至 3.6 V）
  • JESD7A（2.0 V 至 6.0 V）
• 锁存性能超过每 JESD 78 Class II Level B 100 mA
• 低导通电阻：
  • 在 VCC - VEE = 4.5 V 时为 80 Ω（典型值）
  • 在 VCC - VEE = 6.0 V 时为 70 Ω（典型值）
  • 在 VCC - VEE = 9.0 V 时为 60 Ω（典型值）
• 逻辑电平转换：使 5 V 逻辑能够与 ±5 V 模拟信号通信
• 典型的“先断后接”内置
• ESD 保护：
  • HBM：ANSI/ESDA/JEDEC JS-001 class 2 超过 2000 V
  • CDM：ANSI/ESDA/JEDEC JS-002 class C3 超过 1000 V
• 多种封装选项
• 温度范围从 -40 °C 至 +85 °C 和 -40 °C 至 +125 °C

• 模拟多路复用和解复用
• 数字多路复用和解复用
• 信号门控
