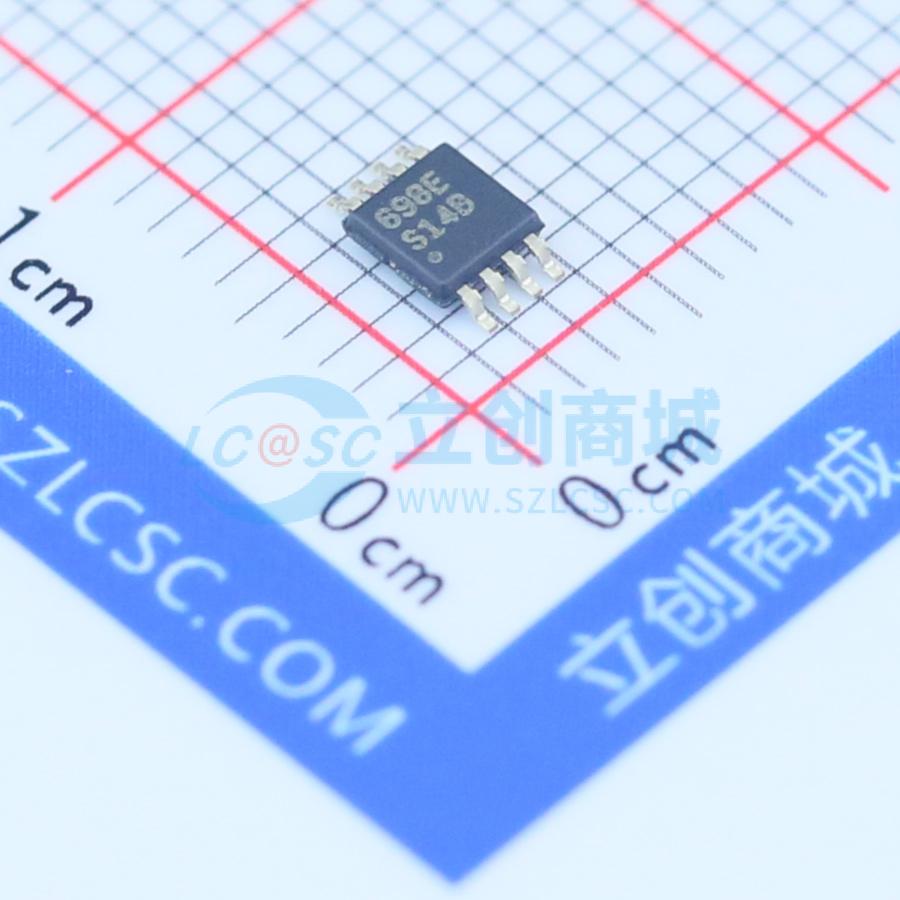

温馨提醒：图片仅供参考，商品以实物为准

LM3478MM/NOPB

开关稳压器用高效低侧N沟道控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3478 2.97V~40V 宽输入范围升压/SEPIC/反激式直流/直流控制器
品牌名称: TI(德州仪器)
商品型号: LM3478MM/NOPB
商品编号: C9404
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

LM3478是一款用于开关稳压器的多功能低端N沟道MOSFET控制器。它适用于需要低端MOSFET的拓扑结构，如升压、反激、SEPIC等。此外，LM3478可在极高的开关频率下工作，以减小整体解决方案的尺寸。通过使用单个外部电阻，LM3478的开关频率可在100kHz至1MHz之间任意调节。电流模式控制除了提供逐周期电流限制外，还具有出色的带宽和瞬态响应。输出电流可通过单个外部电阻进行编程。 LM3478内置了热关断、短路保护、过压保护等功能。节能关断模式可将总电源电流降至5μA，并支持电源排序。内部软启动功能可限制启动时的浪涌电流。

商品特性

VSSOP - 8封装的LM3478Q符合AEC - Q100标准，并采用汽车级工艺流程制造
8引脚VSSOP - 8和SOIC - 8封装
具有1A峰值电流能力的内部推挽驱动器
电流限制和热关断
通过电容和电阻进行优化的频率补偿
内部软启动
电流模式工作
带迟滞功能的欠压锁定

应用领域

分布式电源系统
电池充电器
离线电源
电信电源
汽车电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.97V~40V
	开关频率	100kHz~1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式；反激式
	开关管(内置/外置)	外置
	输出类型	可调
