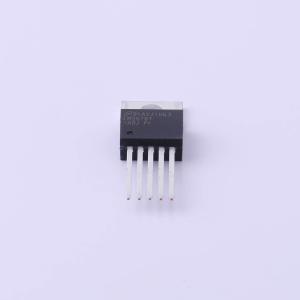

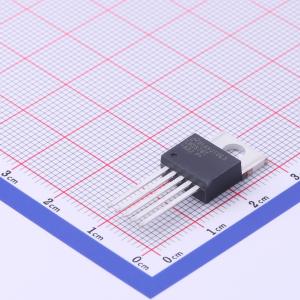

温馨提醒：图片仅供参考，商品以实物为准
LM2576T-ADJ/NOPB
LM2576T-ADJ/NOPB 3A 可调输出降压开关电源管理芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2576系列调节器是单片集成电路,提供所有用于降压开关调节器的主动功能,能够驱动3A负载,具有出色的线路和负载调节性能。该系列包括固定输出电压版本（3.3V、5V、12V、15V）和可调输出版本。LM2576系列提供高效能替代方案,显著减小散热片的尺寸,某些情况下甚至不需要散热片。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2576T-ADJ/NOPB
- 商品编号
- C9716
- 商品封装
- TO-220-5
- 包装方式
- 管装
- 商品毛重
- 2.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM2576系列稳压器是单片集成电路，为降压（降压型）开关稳压器提供了所有有源功能，能够以优异的线性和负载调节能力驱动3A负载。这些器件提供固定输出电压版本，包括3.3V、5V、12V、15V以及可调输出版本。
这些稳压器需要最少数量的外部元件，使用简单，并且包含内部频率补偿和固定频率振荡器。LM2576系列为流行的三端线性稳压器提供了高效率的替代方案。它大大减小了散热器的尺寸，在某些情况下甚至不需要散热器。
多个不同制造商提供了优化用于LM2576的标准电感器系列。这一特点极大地简化了开关电源的设计。
其他特性包括在指定输入电压和输出负载条件下输出电压的±4%精度，以及振荡器频率的±10%精度。还包括外部关断功能，其典型待机电流为50 μA。输出开关包括逐周期电流限制以及故障条件下的热关断保护功能。
应用领域
- 高效降压（Buck）调节器
- 线性稳压器的高效预调节器
- 卡上开关调节器
- 正到负转换器（升降压）
