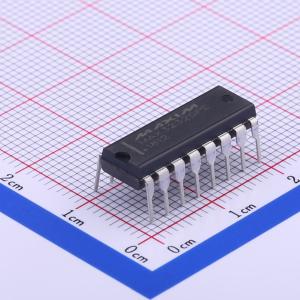

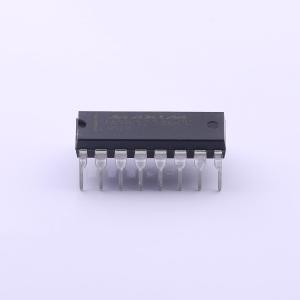

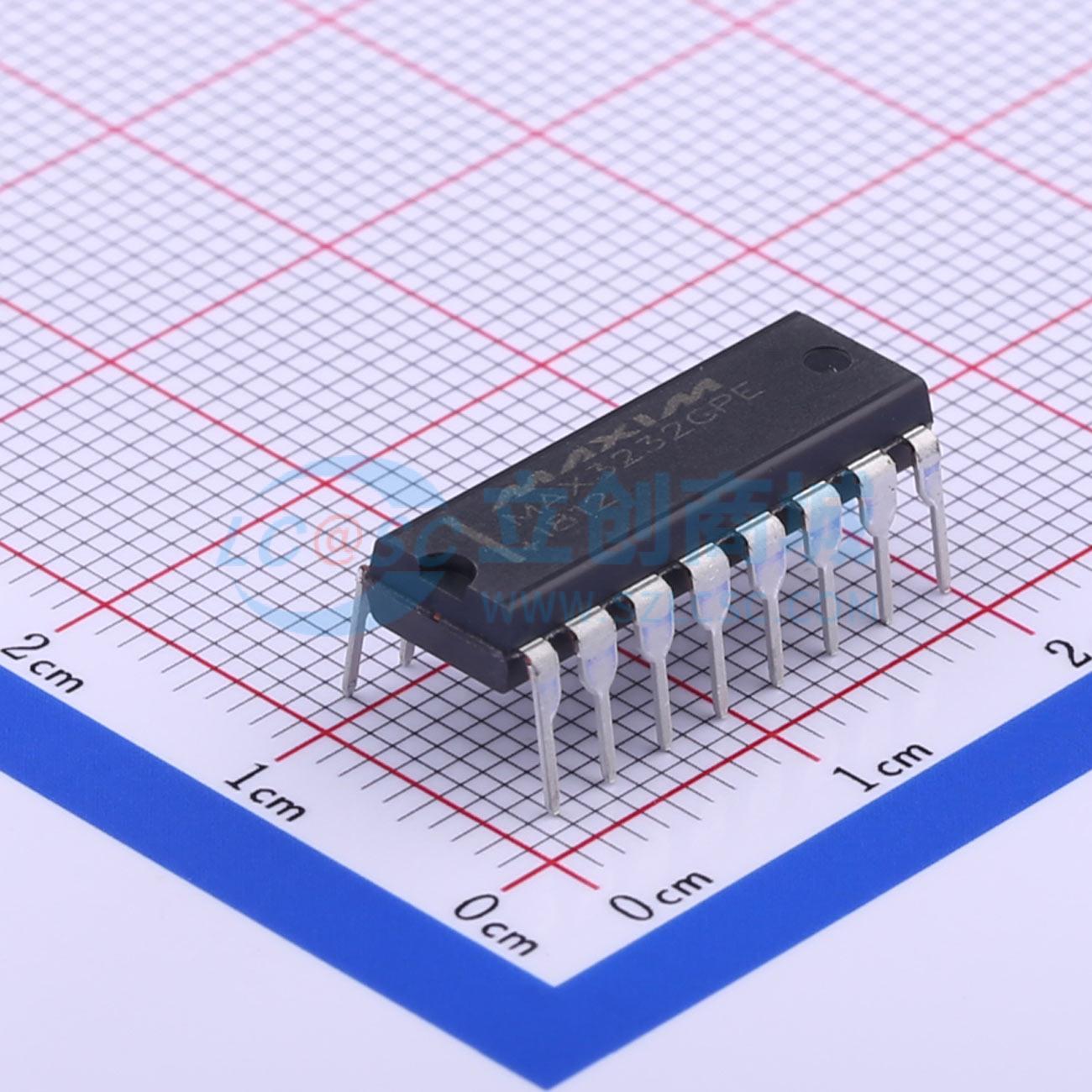

MAX3232CPE+
3.0V至5.5V、低功耗、1Mbps、真RS-232收发器
- 商品型号
- MAX3232CPE+
- 商品编号
- C9754
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 120Kbps | |
| 工作电压 | 3V~5.5V | |
| 有无电荷泵 | 有 | |
| 工作温度 | 0℃~+70℃ |
商品特性
- 具有专有的低压差发射器输出级，通过双电荷泵，可在3.0V至5.5V电源下实现真正的RS - 232性能，仅需四个0.1µF外部电荷泵电容
- MAX3222、MAX3232和MAX3241保证在120kbps数据速率下运行，同时保持RS - 232输出电平；MAX3237在正常工作模式下保证250kbps数据速率，在MegaBaud™工作模式下保证1Mbps数据速率，同时保持RS - 232输出电平
- MAX3222/MAX3232有2个接收器和2个驱动器；MAX3222具有1µA关断模式，可降低功耗并延长便携式系统电池寿命，其接收器在关断模式下仍保持活动状态
- MAX3222和MAX3232分别与行业标准MAX242和MAX232在引脚、封装和功能上兼容
- MAX3241是为笔记本和亚笔记本电脑设计的完整串口（3个驱动器/5个接收器）；MAX3237（5个驱动器/3个接收器）适用于高速调制解调器应用，二者都有接收器在1µA供电电流下仍可保持活动的关断模式
- MAX3222、MAX3237和MAX3241采用节省空间的TSSOP和SSOP封装
- 低电源电流：300µA（MAX3222/MAX3232/MAX3241），500µA（MAX3237）
- 保证数据速率：120kbps（MAX3222/MAX3232/MAX3241），250kbps（MAX3237 - 正常操作），1Mbps（MAX3237 - MegaBaud操作）
- 1µA低功耗关断且接收器保持活动（MAX3222/MAX3237/MAX3241）
- 直通式引脚排列（MAX3237）
- 满足低至3.0V的EIA/TIA - 232规格
- 保证鼠标驱动能力（MAX3241）
- 引脚与行业标准MAX232兼容（MAX3232），引脚与行业标准MAX242兼容（MAX3222）
- 保证压摆率：6V/µs（MAX3222/MAX3232/MAX3237/MAX3241），24V/µs（MAX3237 - MegaBaud操作）
应用领域
- 笔记本、亚笔记本和掌上电脑
- 高速调制解调器
- 电池供电设备
- 手持设备
- 外设
- 打印机
