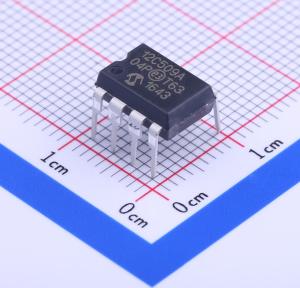

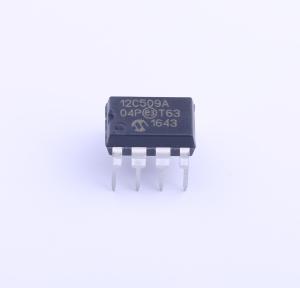

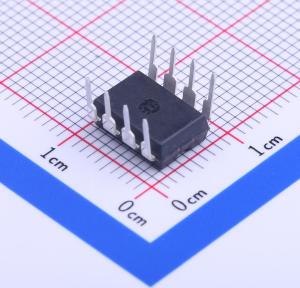

PIC12C509A-04/P
8引脚，8位CMOS微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高性能RISC CPU：仅需学习33条单字指令。除双周期的程序分支指令外，所有指令均为单周期（1μs）。工作速度：直流-4 MHz时钟输入，直流-1μs指令周期。12位宽指令，8位宽数据路径。七个特殊功能硬件寄存器。两级深度硬件堆栈
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC12C509A-04/P
- 商品编号
- C9773
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.97克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 4MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 1.5KB | |
| 程序存储器类型 | OTP |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 41Byte | |
| EEPROM容量 | - | |
| I/O数量 | 5 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 3V~5.5V | |
| 工作温度 | 0℃~+70℃ |
商品特性
- 仅33条单字指令，易于学习
- 除双周期的程序分支指令外，所有指令均为单周期（1μs）
- 工作速度：DC - 4 MHz时钟输入，DC - 1 μs指令周期
- 12位宽指令，8位宽数据路径
- 七个特殊功能硬件寄存器
- 两级深度硬件堆栈
- 数据和指令的直接、间接和相对寻址模式
- 带可编程校准的内部4 MHz RC振荡器
- 在线串行编程
- 带8位可编程预分频器的8位实时时钟/计数器（TMR0）
- 上电复位（POR）
- 设备复位定时器（DRT）
- 带片上RC振荡器的看门狗定时器（WDT），确保可靠运行
- 可编程代码保护
- 1,000,000次擦除/写入周期的EEPROM数据存储器
- EEPROM数据保留时间 > 40年
- 省电睡眠模式
- 引脚变化时从睡眠模式唤醒
- I/O引脚上的内部弱上拉
- MCLR引脚上的内部上拉
- 可选振荡器选项：
- INTRC：内部4 MHz RC振荡器
- EXTRC：外部低成本RC振荡器
- XT：标准晶体/谐振器
- LP：省电、低频晶体
- 低功耗、高速CMOS EPROM/ROM技术
- 全静态设计
- 宽工作电压范围
- 宽温度范围：
- 商用：0℃至 +70℃
- 工业：-40℃至 +85℃
- 扩展：-40℃至 +125℃
- 低功耗：
- < 2 mA @ 5V, 4 MHz
- 15 μA典型值 @ 3V, 32 KHz
- < 1 μA典型待机电流
