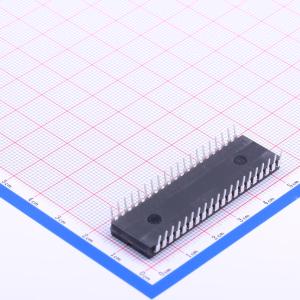

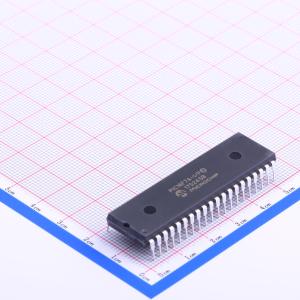

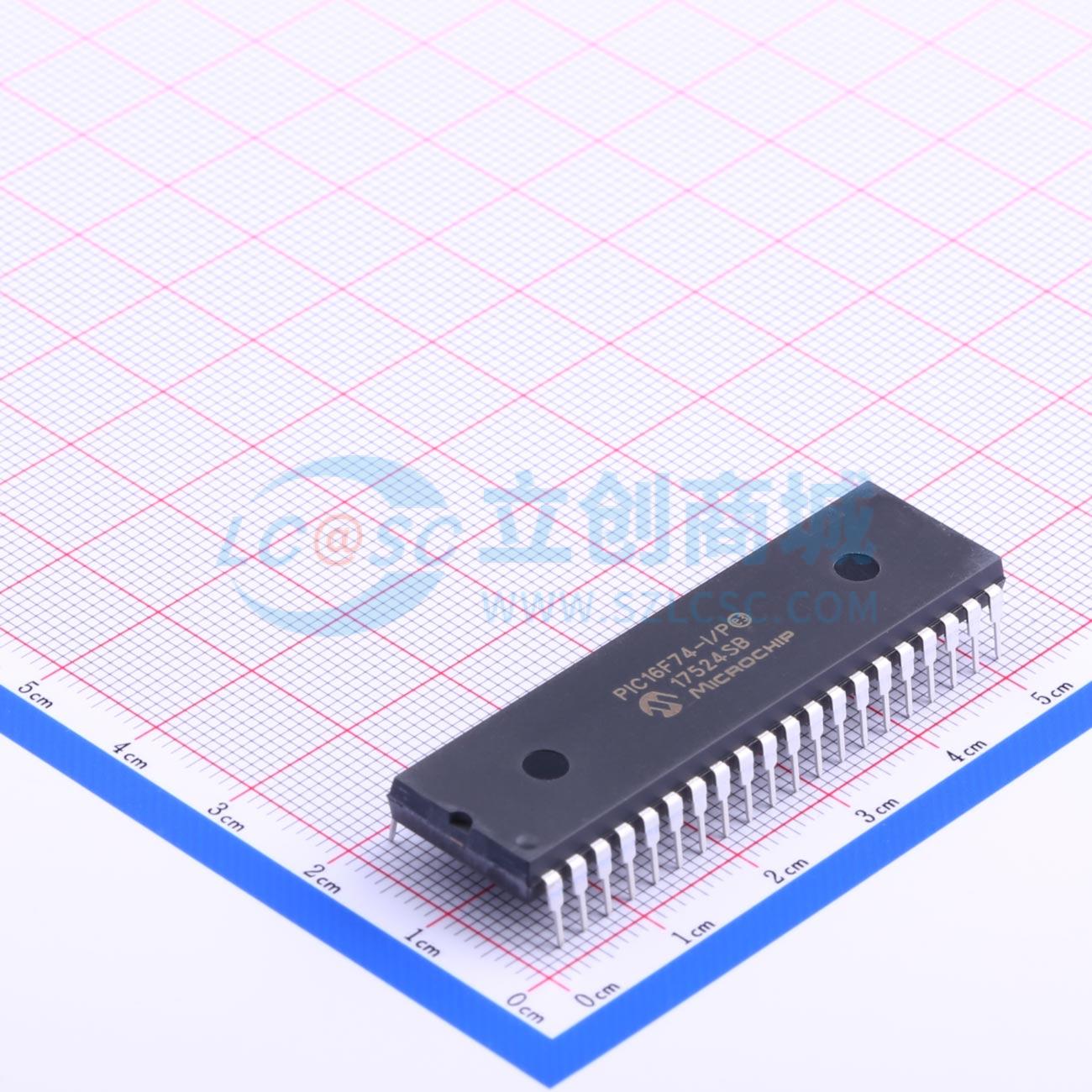

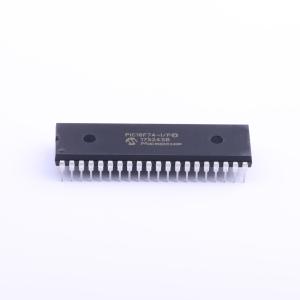

温馨提醒：图片仅供参考，商品以实物为准
PIC16F74-I/P
28/40引脚，8位CMOS闪存微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高性能RISC CPU。 仅需学习35条单字指令。 除双周期的程序分支指令外，均为单周期指令。 工作速度：直流-20 MHz时钟输入，直流-200 ns指令周期。 高达8K×14字的闪存程序存储器，高达368×8字节的数据存储器（RAM）。 引脚与PIC16C73B/74B/76/77兼容
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- PIC16F74-I/P
- 商品编号
- C9776
- 商品封装
- DIP-40
- 包装方式
- 管装
- 商品毛重
- 9.985克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | PIC | |
| CPU最大主频 | 20MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 7KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 192Byte |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 33 | |
| ADC(位数) | 8bit | |
| 振荡器类型 | 外置 | |
| 工作电压 | 4V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 高性能RISC CPU
- 仅需学习35条单字指令
- 除双周期的程序分支指令外，所有指令均为单周期
- 工作速度：直流 - 20 MHz时钟输入，直流 - 200 ns指令周期
- 高达8Kx14字的FLASH程序存储器，高达368x8字节的数据存储器（RAM）
- 引脚与PIC16C73B/74B/76/77兼容
- 引脚与PIC16F873/874/876/877兼容
- 中断能力（最多12个源）
- 八级深度硬件堆栈
- 直接、间接和相对寻址模式
- 处理器可读取程序存储器
- 上电复位（POR）
- 上电定时器（PWRT）和振荡器启动定时器（OST）
- 看门狗定时器（WDT），自带片上RC振荡器以实现可靠运行
- 可编程代码保护
- 节能睡眠模式
- 可选振荡器选项
- 通过两个引脚实现在线串行编程（ICSP）
- Timer0：带8位预分频器的8位定时器/计数器
- Timer1：带预分频器的16位定时器/计数器，可在睡眠期间通过外部晶体/时钟递增
- Timer2：带8位周期寄存器、预分频器和后分频器的8位定时器/计数器
- 两个捕获、比较、PWM模块：捕获为16位，最大分辨率为12.5 ns；比较为16位，最大分辨率为200 ns；PWM最大分辨率为10位
- 8位，最多8通道的模数转换器
- 带SPI（主模式）和I²C（从模式）的同步串行端口（SSP）
- 通用同步异步收发器（USART/SCI）
- 并行从端口（PSP），8位宽，带外部RD、WR和CS控制（仅40/44引脚）
- 用于欠压复位（BOR）的欠压检测电路
- 低功耗、高速CMOS FLASH技术
- 全静态设计
- 宽工作电压范围：2.0V至5.5V
- 高灌/拉电流：25 mA
- 工业温度范围
- 低功耗：<2 mA典型值@5V，4 MHz；20 μA典型值@3V，32 kHz；<1 μA典型值待机电流
