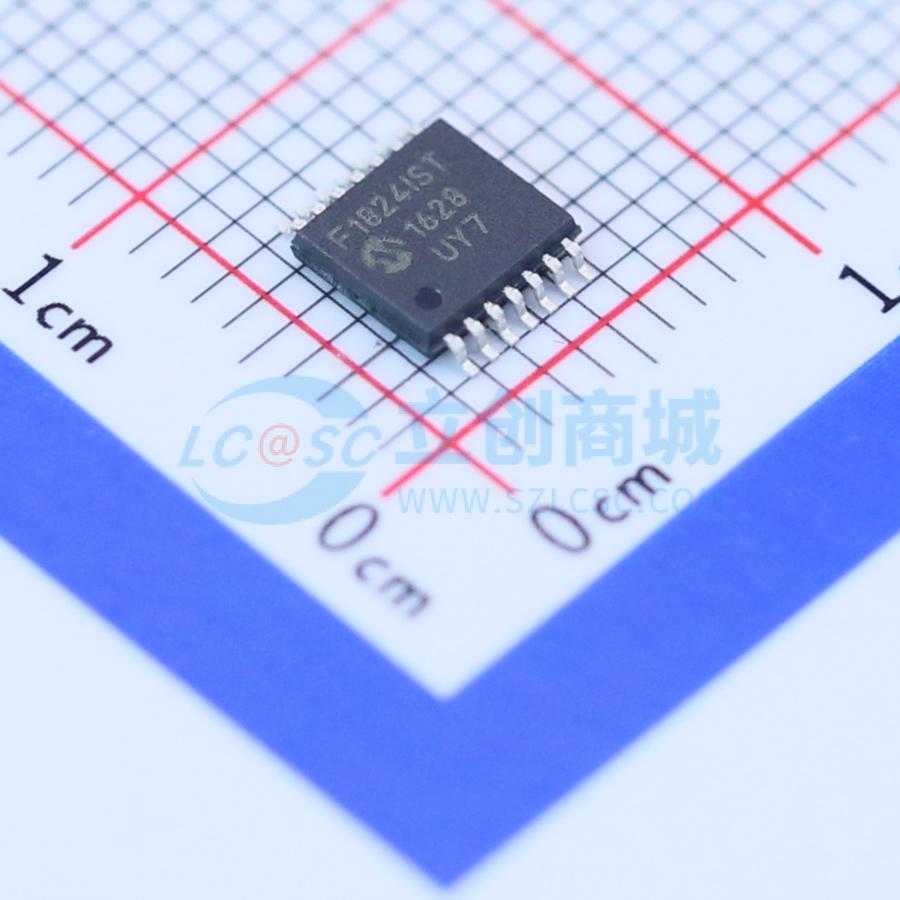

Name: MICROCHIP(美国微芯) PIC16F1824-I/ST
Brand: MICROCHIP(美国微芯)
SKU: C9781
Price: 6.875 CNY
Availability: InStock

高性能RISC CPU：
- 仅需学习49条指令
- 工作速度：DC - 32 MHz时钟输入，DC - 125 ns指令周期
- 具有自动上下文保存的中断能力
- 16级深度硬件堆栈，可选溢出/下溢复位
- 直接、间接和相对寻址模式：两个完整的16位文件选择寄存器（FSRs），FSRs可读取程序和数据存储器
特殊微控制器特性：
- 精密内部振荡器：工厂校准至±1%（典型值），软件可选频率范围从32 MHz至31 kHz
- 31 kHz低功耗内部振荡器
- 外部振荡器模块：使用4xPLL时，4种晶体/谐振器模式可达32 MHz；3种外部时钟模式可达32 MHz
- 4x锁相环（PLL）
- 故障安全时钟监视器
- 双速启动
- 节能睡眠模式
- 上电复位（POR）
- 上电定时器（PWRT）
- 振荡器启动定时器（OST）
- 具有可选跳变点的欠压复位（BOR）
- 扩展看门狗定时器（WDT）
- 通过两个引脚进行在线串行编程（ICSP）
- 通过两个引脚进行在线调试（ICD）
- 增强型低压编程（LVP）
- 工作电压范围：1.8V至3.6V（PIC1XLF182X），1.8V至5.5V（PIC1XF182X）
- 可编程代码保护
- 在软件控制下可自编程
低功耗特性：
- 待机电流（PIC1XLF182X）：30 nA @ 1.8V（典型值）
- 工作电流（PIC1XLF182X）：75 μA @ 1 MHz，1.8V（典型值）
- 低功耗看门狗定时器电流（PIC1XLF182X）：500 nA @ 1.8V（典型值）
外设特性：
- 多达17个I/O引脚和1个仅输入引脚：高灌/拉电流用于LED驱动，可单独编程的电平变化中断引脚，可单独编程的弱上拉
- Timer0：8位定时器/计数器，带8位可编程预分频器
- 增强型Timer1：16位定时器/计数器，带预分频器，外部门控输入模式，专用低功耗32 kHz振荡器驱动
- 多达三个Timer2模块（Timer2、4、6）：8位定时器/计数器，带8位周期寄存器、预分频器和后分频器
- 多达两个增强型捕获、比较、PWM模块（ECCP）：软件可选时基，自动关机和自动重启，PWM转向
- 多达两个捕获、比较、PWM模块（CCP）：软件可选时基
- 多达两个主同步串行端口（MSSP），带SPI和I²C：7位地址屏蔽，SMBus/PMBus兼容性
- 增强型通用同步异步收发器（EUSART）：RS - 232、RS - 485和LIN兼容，自动波特率检测，启动时自动唤醒
- SR锁存器（集成555定时器）：多个置位/复位输入选项
- 模数转换器（ADC）：10位分辨率，多达12个通道
- 多达2个比较器：轨到轨输入，电源模式控制，软件可控迟滞
- 电压参考模块：固定电压参考（FVR），输出电平为1.024V、2.048V和4.096V，5位轨到轨电阻DAC，正负参考选择
- 电容式触摸振荡器模块：多达12个通道
- 数据信号调制器：从各种模块输出中选择调制器和载波源

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	PIC
	CPU最大主频	32MHz
	CPU位数	8 Bit
	程序存储容量	7KB
	程序存储器类型	FLASH
	RAM容量	256Byte

	属性	参数值
	EEPROM容量	256Byte
	I/O数量	11
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
