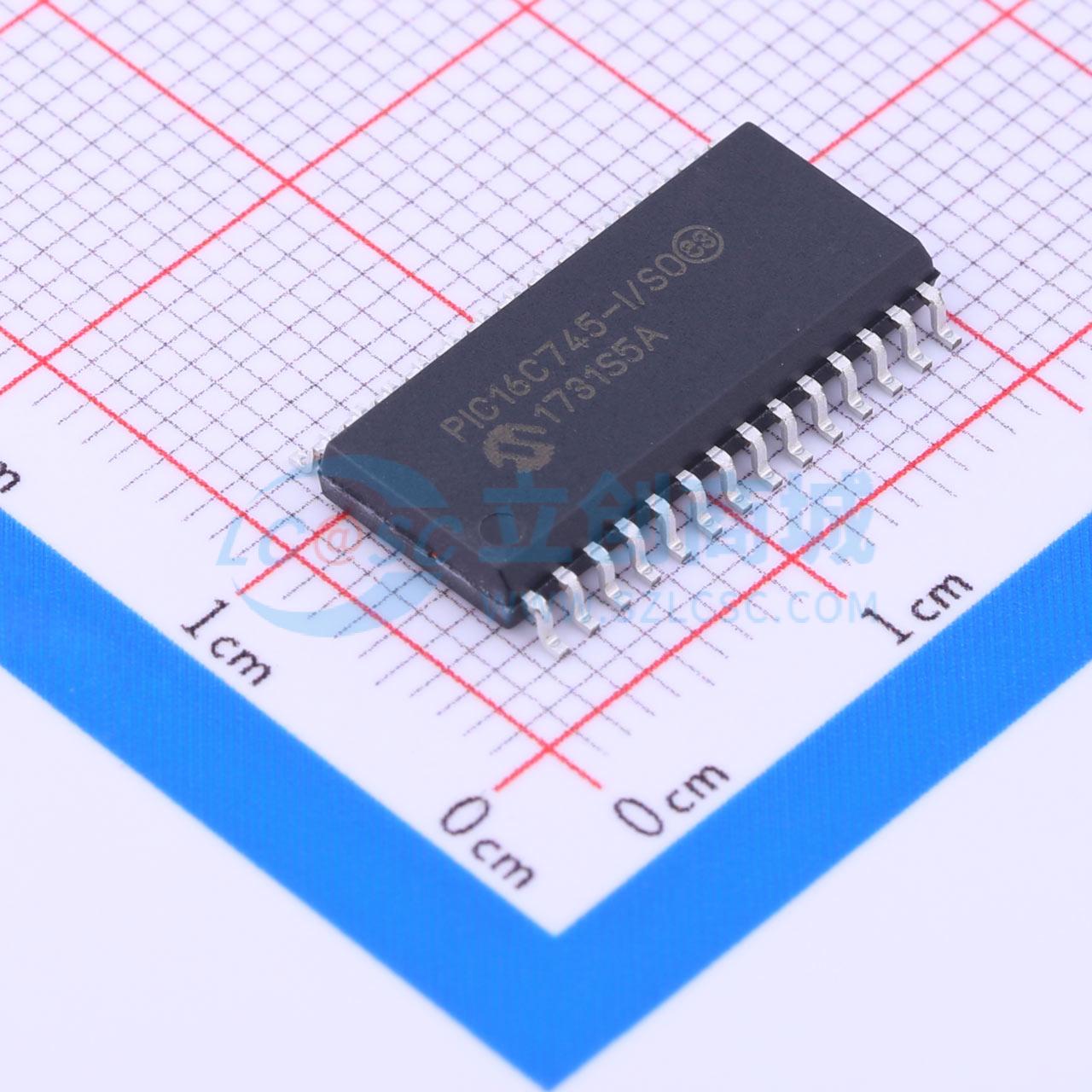

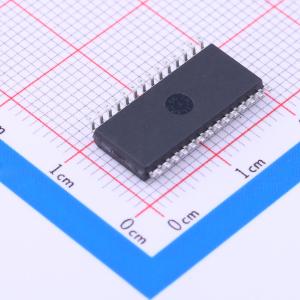

PIC16C745-I/SO

8位CMOS微控制器带有USB

描述

PIC16C745/765 器件是 PIC16CXX 中端系列中的低成本、高性能、CMOS 全静态 8 位微控制器。所有 PICmicro 微控制器都采用了先进的 RISC 架构。PIC16CXX 微控制器家族具有增强的核心特性，8 级堆栈和多个内部及外部中断源。哈佛架构的独立指令和数据总线允许使用 14 位宽的指令字和 8 位宽的数据。两阶段指令流水线使得除程序分支外的所有指令都可以在一个周期内执行完毕，而程序分支则需要两个周期。共有 35 条指令（精简指令集）可用。此外，大量的寄存器集合提供了一些用于实现非常高性能的架构创新。PIC16C745 设备有 22 个 I/O 引脚。PIC16C765 设备有 33 个 I/O 引脚。每个设备都有 256 字节的 RAM。此外，还提供了多种外围功能，包括：三个定时器/计数器、两个捕获/比较/脉冲宽度调制模块和两个串行端口。通用串行总线 (USB 1.1) 外设提供了总线通信功能。通用同步异步收发传输器 (USART) 也被称为串行通信接口或 SCI。此外，PIC16C745 提供了 5 通道高速 8 位 A/D 转换器，而 PIC16C765 则提供了 8 通道。8 位分辨率非常适合需要低成本模拟接口的应用（例如，恒温控制、压力感应等）。PIC16C745/765 器件具有减少外部组件的特殊功能，从而降低成本，提高系统可靠性，并降低功耗。有 4 种振荡器选项，其中 EC 适用于外部稳压时钟源，E4 适用于带有 PLL 的外部稳压时钟源，HS 适用于高速晶体/谐振器，H4 适用于带有 PLL 的高速晶体/谐振器。SLEEP（掉电）功能提供了一种节能模式。用户可以通过多种外部和内部中断以及复位从 SLEEP 模式唤醒芯片。一个高度可靠的看门狗定时器 (WDT)，带有专用的片上 RC 振荡器，可以防止软件锁死，并且也是从 SLEEP 模式唤醒设备的一种方式。UV 可擦除 CERDIP 封装版本非常适合代码开发，而成本效益高的一次性可编程 (OTP) 版本适合任何批量生产。PIC16C745/765 器件非常适合从安全和远程传感器到家电控制和汽车等多种应用。EPROM 技术使应用程序（数据记录仪、工业控制、不间断电源）的定制变得非常快速和方便。小尺寸封装使这一系列微控制器非常适合所有空间受限的应用。低成本、低功耗、高性能、易用性和 I/O 灵活性使得 PIC16C745/765 器件非常多功能化，即使在以前未曾考虑使用微控制器的领域也是如此（例如，定时功能、串行通信、捕获和比较、脉冲宽度调制功能和协处理器应用）。

品牌名称

MICROCHIP(美国微芯)

商品型号

PIC16C745-I/SO

商品编号

C9792

商品封装

SOIC-28-300mil​

包装方式

管装

商品毛重

1.296克(g)
