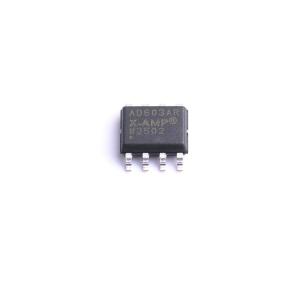

AD603ARZ-REEL7

AD603 是一种低噪声、电压控制增益器，适用于射频和中频自动增益控制系统。它提供精确的、引脚可选增益，范围为 -11 dB 至 +31 dB，带宽为 90 MHz，或 +9 dB 至 51+ dB，带宽为 9 MHz。可以使用一个外部电阻器安排任何中间增益范围。输入参考噪声功率谱密度仅为 1.3 nV/√Hz，功耗为 125 mW，推荐使用 ±5 V 电源。

分贝增益在线性 dB 范围内，经过精确校准，并且在温度和电源方面稳定。增益由高阻抗 (50 MΩ)、低偏置 (200 nA) 差分输入控制；缩放为 25 mV/dB，只需要 1 V 的增益控制电压即可跨越增益范围的中心 40 dB。无论选择的范围如何，都提供 1 dB 的超范围和下范围。增益控制响应时间小于 1 μs，用于 40 dB 的变化。

差分增益控制接口允许使用差分或单端正或负控制电压。可以将多个此类放大器级联，并将其增益控制增益偏移，以优化系统信噪比。

AD603 可以驱动低至 100 Ω 的负载阻抗，失真度低。对于与 5 pF 并联的 500 Ω 负载，在 10 MHz 时，±1 V 正弦波输出的总谐波失真通常为 -60 dBc。最小的指定输出为 ±2.5 V，进入 500 Ω 负载。

AD603 使用专利专有电路拓扑——x-AMP。x-AMP 包含一个 0 dB 至 -42.14 dB 的可变衰减器，后跟一个固定增益放大器。由于该衰减器，放大器不必处理大的输入，并且可以使用负反馈来定义其（固定）增益和动态性能。该衰减器具有 100 Ω 的输入阻抗，通过激光修整至 ±3%，并包含一个 7 级 R-2R 阶梯网络，导致抽头点之间的衰减为 6.021 dB。专有的插值技术提供了一个连续的增益控制函数，该函数在线性 dB 范围内。
