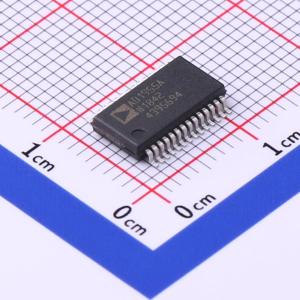

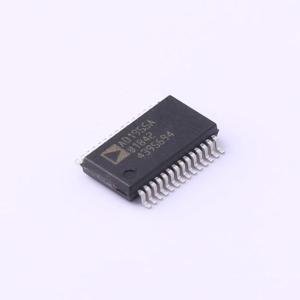

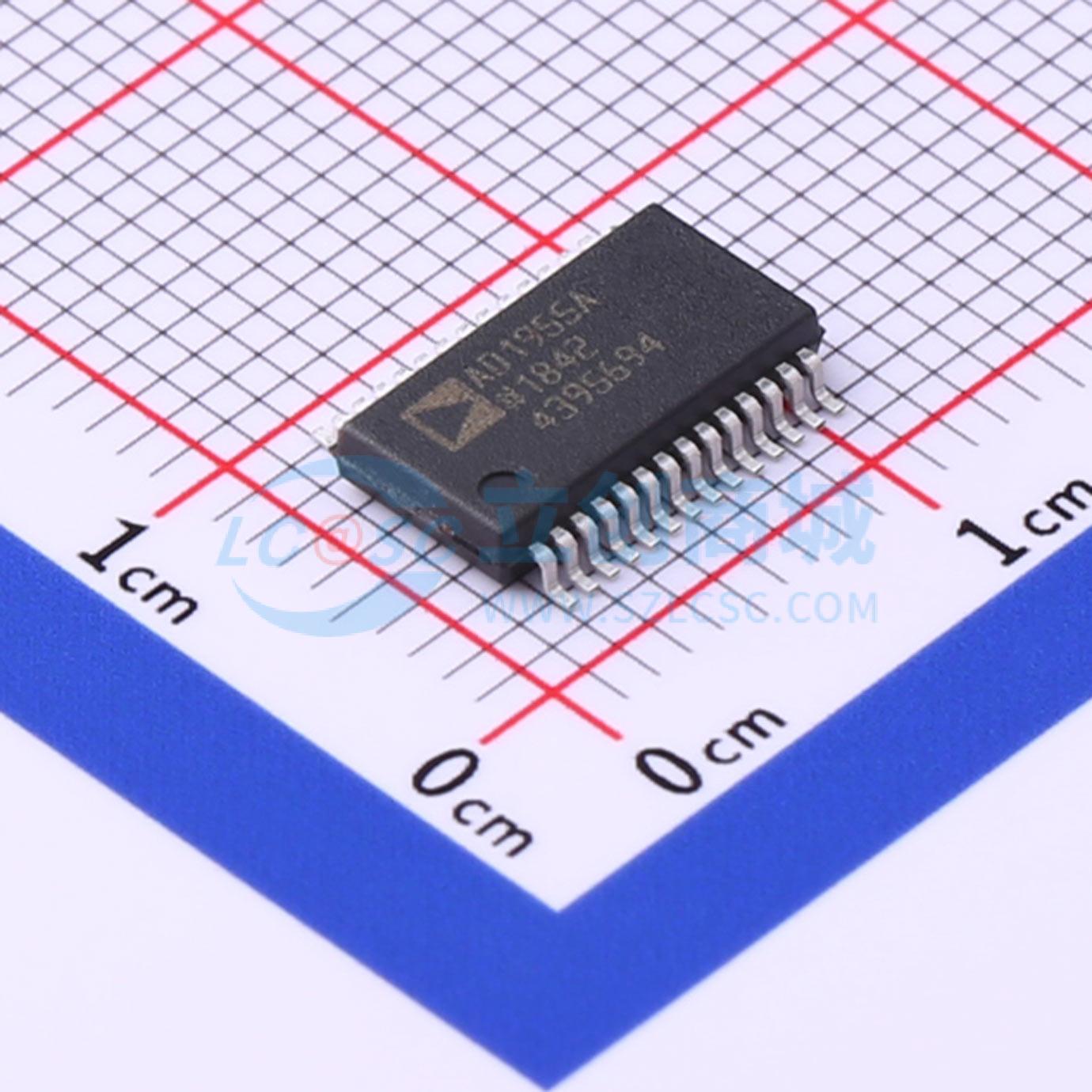

AD1955ARSZ

AD1955是一款完整的高性能单芯片立体声数字音频播放系统。它由一个多位sigma-delta调制器、高性能数字插值滤波器和连续时间差分电流输出DAC部分组成。其他特性包括片上无咔嗒声立体声衰减器、静音功能，可通过SPI兼容的串行控制端口进行编程。AD1955完全兼容所有已知的DVD音频格式，包括192kHz和96kHz采样频率以及24位数据。它还支持用于“红皮书”光盘的50/15μs数字去加重，以及32kHz和48kHz采样率下的去加重，具备向后兼容性。 AD1955拥有非常灵活的串行数据输入端口，可与各种ADC、DSP、SACD解码器、外部数字滤波器、AES/EBU接收器和采样率转换器实现无缝互连。AD1955可配置为左对齐、I²S、右对齐或DSP串行端口兼容模式。在所有标准PCM模式下，它能支持最高有效位优先、二进制补码格式、16位、18位、20位和24位数据。此外，AD1955还具备用于SACD播放的接口和用于外部数字插值滤波器或HDCD解码器的外部数字滤波器接口。AD1955采用+5V电源供电。它采用单块单片集成电路制造，封装在28引脚SSOP封装中，工作温度范围为-40℃至+105℃。

• 5V电源供电立体声音频DAC系统
• 接受16/18/20/24位数据
• 支持24位、192kHz采样率的PCM音频数据
• 支持SACD比特流和外部数字滤波器接口
• 接受广泛的PCM采样率，包括：32kHz、44.1kHz、48kHz、88.2kHz、96kHz和192kHz
• 多位sigma-delta调制器，具备“完美差分线性恢复”功能，可降低空闲音调与本底噪声
• 数据导向加扰DAC，对抖动最不敏感
• 支持带“比特扩展”滤波器的SACD播放
• 差分电流输出，实现最佳性能
• 在SACD模式下，输出电流峰峰值为8.64mA，有+3dB的裕量
• 48kHz采样率（A加权立体声）下，信噪比/动态范围为120dB（未静音）
• 单声道信噪比/动态范围为123dB
• 总谐波失真加噪声为-110dB
• 阻带衰减为110dB，通带纹波为+/-0.0002dB
• 8倍过采样数字滤波器
• 片上无咔嗒声音量控制
• 支持SACD静音模式检测
• 支持带相位调制的64fs/128fs DSD SACD
• 内部数字滤波器直通，可连接外部滤波器
• 主时钟：256fs、384fs、512fs、768fs
• 硬件和软件可控的无咔嗒声静音
• 串行（SPI）控制：串行模式、位数、采样率、音量、静音、去加重、单声道模式
• 32kHz、44.1kHz、48kHz采样率的数字去加重
• 灵活的串行数据端口，支持右对齐、左对齐、I2S兼容和DSP串行端口
• 28引脚SSOP塑料封装

• 高端DVD音频
• SACD
• CD
• 家庭影院系统
• 汽车音频系统
• 采样音乐键盘
• 数字混音台
• 数字音频效果处理器
