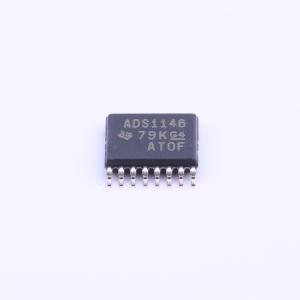

ADS1146IPWR
用于温度传感器的16位模数转换器
- 描述
- 高集成度，16位模数转换器，具有低噪声可编程增益放大器，精密ΔΣADC，单周期稳定数字滤波器和内部振荡器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1146IPWR
- 商品编号
- C9822
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 2kHz | |
| 通道数 | 1 | |
| 工作电压 | 2.78V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+105℃ | |
| 时钟/振荡器 | 内置 |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 3.89MHz~4.3MHz | |
| 基准电压源 | 外置 | |
| 基准电压源温漂 | 20ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 20Hz；320Hz；10Hz；640Hz；2kHz；40Hz；160Hz；5Hz；80Hz；1kHz | |
| 静态电流 | 200nA | |
| 全量程范围(FSR) | 2.048V |
商品概述
ADS1146、ADS1147和ADS1148是高度集成的精密16位模数转换器（ADC）。ADS1146/7/8具备片上低噪声可编程增益放大器（PGA）、带有单周期稳定数字滤波器的精密Δ-Σ ADC以及内部振荡器。ADS1147和ADS1148还提供一个输出能力为10mA的内置电压基准，以及两个匹配的可编程电流数模转换器（DAC）。ADS1146/7/8为包括热电偶、热敏电阻和电阻式温度检测器（RTD）在内的温度传感器应用提供了完整的前端解决方案。 输入多路复用器为ADS1148提供四个差分输入，为ADS1147提供两个差分输入，为ADS1146提供一个差分输入。此外，该多路复用器具备传感器烧毁检测、热电偶电压偏置、系统监控以及通用数字I/O（ADS1147和ADS1148）功能。片上低噪声PGA提供1至128的可选增益。Δ-Σ调制器和可调数字滤波器仅需一个周期即可稳定，在使用输入多路复用器时可实现快速通道切换，并支持高达2kSPS的数据速率。对于20SPS或更低的数据速率，滤波器可抑制50Hz和60Hz的干扰。 ADS1146采用小型TSSOP - 16封装，ADS1147采用TSSOP - 20封装，ADS1148采用TSSOP - 28封装。这三款器件的工作温度范围均为 - 40°C至 + 105°C。
商品特性
- 16位，无丢码
- 数据输出速率高达2kSPS
- 所有数据速率下单周期稳定
- 20SPS时同时抑制50/60Hz干扰
- 4个差分/7个单端输入（ADS1148）
- 2个差分/3个单端输入（ADS1147）
- 匹配电流源DAC
- 内部电压基准
- 传感器烧毁检测
- 4/8个通用I/O（ADS1147/8）
- 内部温度传感器
- 电源和VREF监控（ADS1147/8）
- 自校准和系统校准
- SPI兼容串行接口
- 模拟电源工作范围：单极性+2.78至+5.25V，双极性±2.5V
- 数字电源：+2.78至+5.25V
- 工作温度 - 40°C至±125°C
应用领域
- 温度测量
- RTD、热电偶和热敏电阻
- 压力测量
- 工业过程控制
