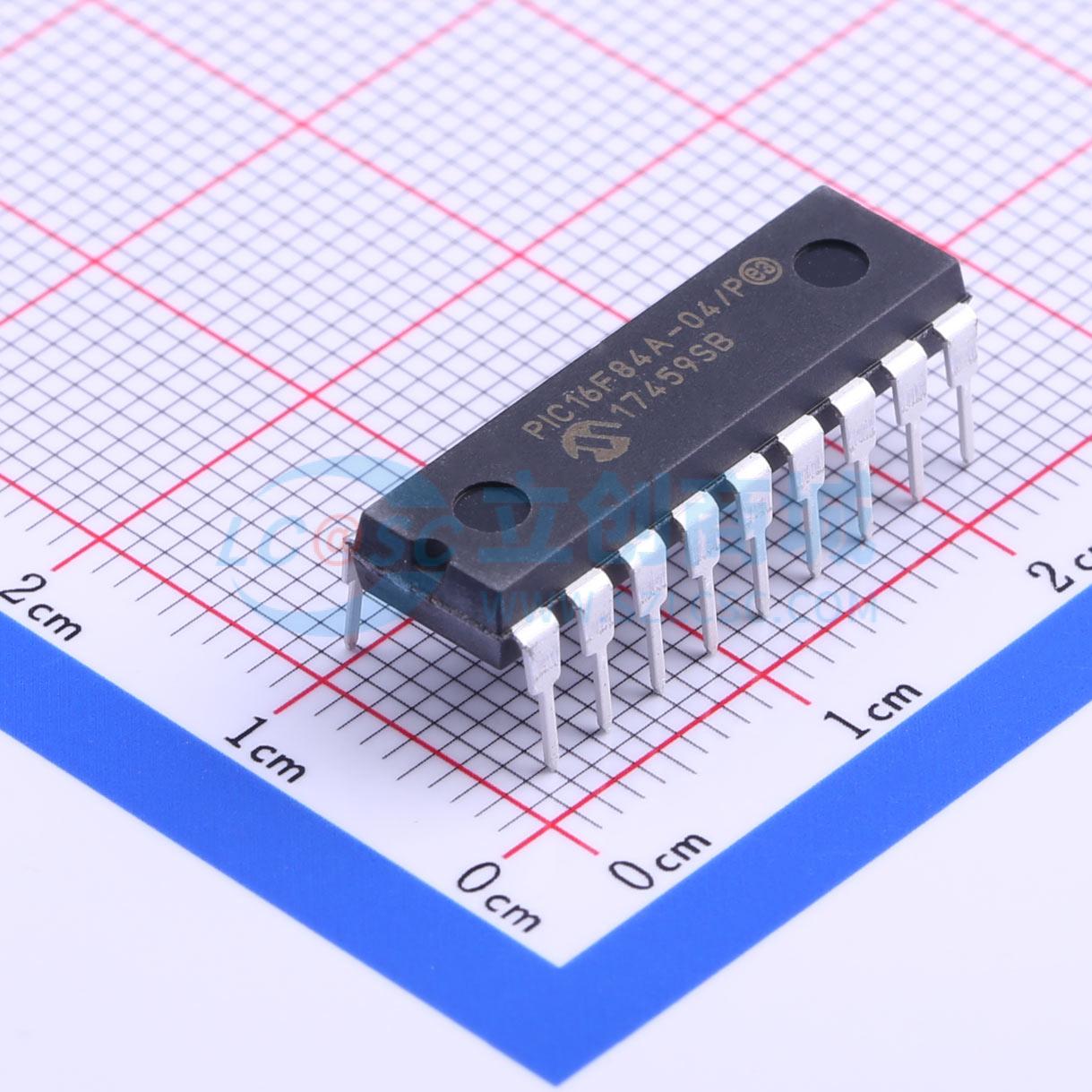

PIC16F84A-04/P

18引脚FLASH/EEPROM 8位微控制器

描述

PIC16F8X 是 PIC16CXX 系列低成本、高性能、CMOS、全静态 8 位微控制器中的一个组。该组包含以下设备：- PIC16F83- PIC16F84- PIC16CR83- PIC16CR84所有 PICmicro 微控制器都采用了先进的 RISC 架构。PIC16F8X 设备具有增强的核心功能、八级深度堆栈和多个内部及外部中断源。哈佛架构的独立指令和数据总线允许使用 14 位宽的指令字和单独的 8 位宽数据总线。两阶段指令流水线使得除程序分支（需要两个周期）外的所有指令都可以在一个周期内执行。总共提供了 35 条指令（精简指令集）。此外，大量的寄存器集被用来实现非常高的性能水平。PIC16F8X 微控制器通常可以实现 2:1 的代码压缩，并且在 20 MHz 时比同级别的其他 8 位微控制器提高多达 4 倍的速度。PIC16F8X 最多有 68 字节的 RAM、64 字节的数据 EEPROM 存储器和 13 个 I/O 引脚。还提供了一个定时器/计数器。PIC16CXX 系列具有减少外部组件的特殊功能，从而降低成本、提高系统可靠性并降低功耗。有四种振荡器选项，其中单引脚 RC 振荡器提供低成本解决方案，LP 振荡器最小化功耗，XT 是标准晶体振荡器，HS 用于高速晶体振荡器。SLEEP（掉电）模式可节省电力。用户可以通过多种外部和内部中断以及复位从睡眠状态唤醒芯片。一个高度可靠的看门狗定时器，配有其自身的片上 RC 振荡器，提供防止软件死锁的保护。带有 Flash 程序存储器的设备允许在原型设计和生产中使用相同的设备封装。在线重新编程功能允许在不将设备从最终应用中移除的情况下更新代码。这对于许多开发过程中设备不易访问但原型可能需要代码更新的应用非常有用。这也适用于可能需要更新代码的远程应用（例如费率信息）。表 1-1 列出了 PIC16F8X 的特性。图 3-1 显示了 PIC16F8X 的简化框图。PIC16F8X 完美适用于从高速汽车和家用电器电机控制到低功耗远程传感器、电子锁、安全设备和智能卡等各种应用。Flash/EEPROM 技术使应用程序程序（如发射器代码、电机速度、接收器频率、安全代码等）的定制变得极其快速和方便。小尺寸封装使该系列微控制器非常适合空间受限的所有应用。低成本、低功耗、高性能、易用性和 I/O 灵活性使 PIC16F8X 即使在以前未考虑使用微控制器的领域也非常通用（例如，定时器功能；串行通信；捕获、比较和 PWM 功能；以及协处理器应用）。通过两个引脚进行的串行在线编程功能提供了在完成组装和测试后定制产品的灵活性。此功能可用于产品序列化、存储校准数据或在发货前对设备编程当前固件。

品牌名称

MICROCHIP(美国微芯)

商品型号

PIC16F84A-04/P

商品编号

C9761

商品封装

DIP-18​

包装方式

管装

商品毛重

2.12克(g)
