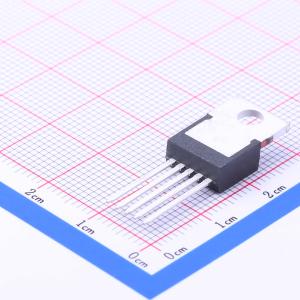

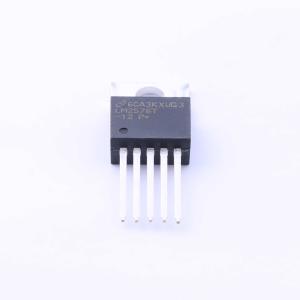

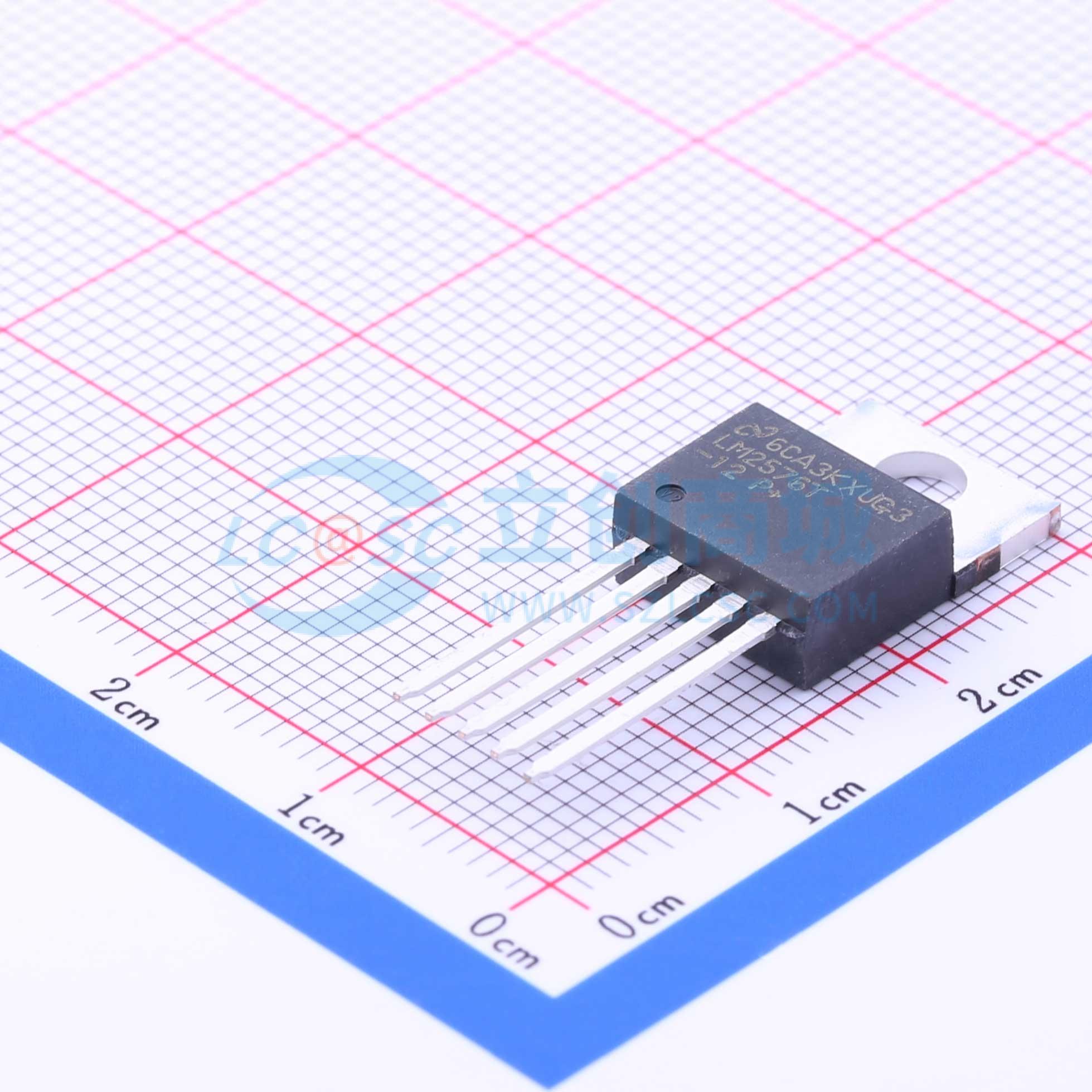

温馨提醒：图片仅供参考，商品以实物为准
LM2576T-12/NOPB
LM2576非同步降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2576系列是非同步降压开关稳压器,能够驱动3A负载,具有良好的线路和负载调节性能。这些器件提供固定输出电压版本（3.3V、5V、12V、15V）和可调输出版本。宽输入电压范围（40V到60V）,需要最少的外部元件,包括故障保护和固定频率振荡器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2576T-12/NOPB
- 商品编号
- C9717
- 商品封装
- TO-220-5
- 包装方式
- 管装
- 商品毛重
- 2.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~40V | |
| 输出电压 | 12V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
LM2576系列稳压器是单片集成电路，能够为降压（buck）开关稳压器提供所有有源功能，可驱动3A负载，并具有优异的线性和负载调节能力。这些器件提供固定输出电压版本，包括3.3V、5V、12V、15V以及可调输出版本。
这些稳压器需要最少数量的外部元件，使用简单，并包括故障保护和固定频率振荡器。LM2576系列提供了高效率的替代方案，可以取代常用的三端线性稳压器。它大大减少了散热器的尺寸，在某些情况下甚至不需要散热器。
多家制造商提供了专为与LM2576配合使用的标准电感器系列。这一特点极大地简化了开关电源的设计。
其他特性包括在指定输入电压和输出负载条件下输出电压的±4%容差，以及振荡器频率的±10%容差。还包括外部关断功能，其典型待机电流为50μA。输出开关包括逐周期电流限制以及热关断功能，以确保在故障条件下的全面保护。
商品特性
- 3.3-V, 5-V, 12-V, 15-V 及可调输出版本
- 可调版本的输出电压范围为 1.23 V 至 37 V（高压版本为 57 V），在线路和负载条件下的最大偏差为 ±4%
- 指定 3-A 输出电流
- 宽输入电压范围：高压版本最高可达 60 V
- 仅需 4 个外部元件
- 52-kHz 固定频率内部振荡器
- 具备 TTL 关断功能，低功耗待机模式
- 高效率
- 使用易于获得的标准电感器
- 热关断和电流限制保护
应用领域
- 简单高效降压（Buck）调节器
- 适用于线性稳压器的高效预稳压器
- 卡上开关调节器
- 正到负转换器（升降压）
