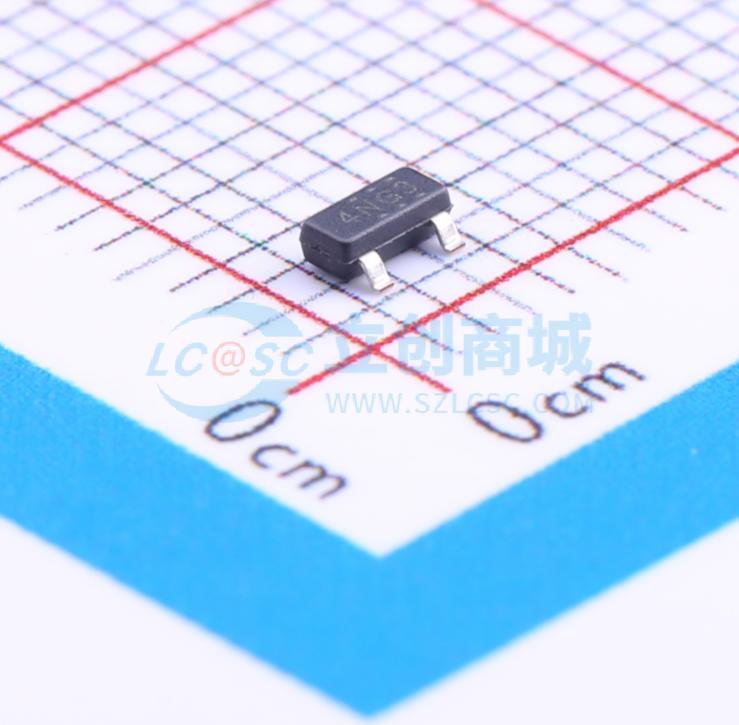

温馨提醒：图片仅供参考，商品以实物为准

LM4040A25IDBZR

并联 45uA 100ppm/℃

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM4040 固定和电压、45μA、精密微功耗并联电压基准
品牌名称: TI(德州仪器)
商品型号: LM4040A25IDBZR
商品编号: C9421
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

LM4040系列是一款用途广泛、易于使用的并联型电压基准产品，可适配多种应用场景。该产品为2引脚固定输出器件，工作无需外接电容，对所有容性负载都可保持稳定。该电压基准具备低动态阻抗、低噪声、低温度系数的特点，可在宽范围工作电流和温度条件下维持稳定的输出电压。产品在晶圆分选阶段采用熔丝与齐纳反向击穿电压调整工艺，提供四种输出电压容差等级，可为设计人员提供充足灵活性，选择适配应用的性能成本比。产品采用节省空间的封装，典型最小工作电流为45μA，适合便携类应用；不同型号对应不同工作环境温度范围，其中LM4040xI的工作环境温度范围为-40℃~85℃，LM4040xQ的工作环境温度范围为-40℃~125℃。

商品特性

提供多种固定输出电压可选：2.048V、2.5V、3V、4.096V、5V、8.192V、10V
分级输出，不同等级对应不同输出容差与温度系数：A级最大输出容差0.1%，温度系数100ppm/℃；B级最大输出容差0.2%，温度系数100ppm/℃；C级最大输出容差0.5%，温度系数100ppm/℃；D级最大输出容差1.0%，温度系数150ppm/℃
输出噪声典型值为35μV RMS
工作电流范围宽：典型工作范围为45μA~15mA
可适配所有容性负载，工作无需外接输出电容
具备低动态阻抗特性，输出稳定性好
支持宽温度范围工作，最高可覆盖-40℃~125℃
提供多种体积小巧的封装可选：SC-70、SOT-23-3、TO-92，节省设计空间

应用领域

数据采集系统
能源基础设施
模拟输入模块
现场变送器
高精度音频
汽车电子
便携式设备

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	2.5V
	输出电流	15mA
	精度	±0.1%
	温度系数	100ppm/℃

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	45uA
	最小阴极电流调节	45uA
	噪声(0.1Hz-10Hz)	-
	噪声(10Hz-10kHz)	35uVrms
	工作温度	-40℃~+85℃
	功能特性	-
