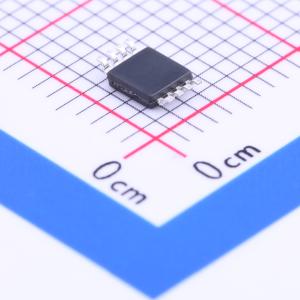

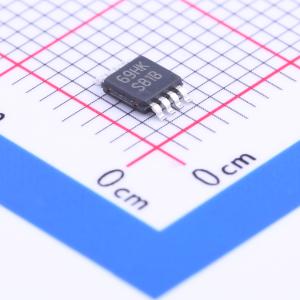

温馨提醒：图片仅供参考，商品以实物为准
LM5007MMX/NOPB
80V高压降压开关稳压器
- 描述
- LM5007 9V 至 75V 宽输入电压、500mA 恒准时非同步降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5007MMX/NOPB
- 商品编号
- C9423
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9V~75V | |
| 输出电压 | - | |
| 输出电流 | 500mA | |
| 开关频率 | 380kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM5007降压开关稳压器具备实现低成本、高效降压偏置稳压器所需的所有功能。这款高压稳压器内置一个80V、0.7A的N沟道降压开关。该器件易于应用，提供VSSOP - 8和热增强型WSON - 8封装。该稳压器基于一种滞回控制方案，其导通时间与V_IN成反比。这一特性使工作频率在负载和输入电压变化时保持相对恒定。滞回控制无需控制环路补偿，同时能提供极快的负载瞬态响应。LM5007采用了智能限流功能，其强制关断时间与V_OUT成反比。这种限流方案可减少负载电流折返。其他保护特性包括：热关断、V_CC欠压锁定、栅极驱动欠压锁定和最大占空比限制器。
商品特性
- 集成80V、0.7A N沟道降压开关
- 内部高压V_CC稳压器
- 无需控制环路补偿
- 超快速瞬态响应
- 导通时间与线电压成反比
- 工作频率在线电压变化时近乎恒定
- 输出电压可调
- 高效运行
- 精密基准源
- 低偏置电流
- 智能限流保护
- 热关断
- 外部关断控制
- VSSOP - 8和WSON - 8封装
应用领域
- 非隔离降压稳压器二次侧高压后置稳压器
- 42V汽车系统
