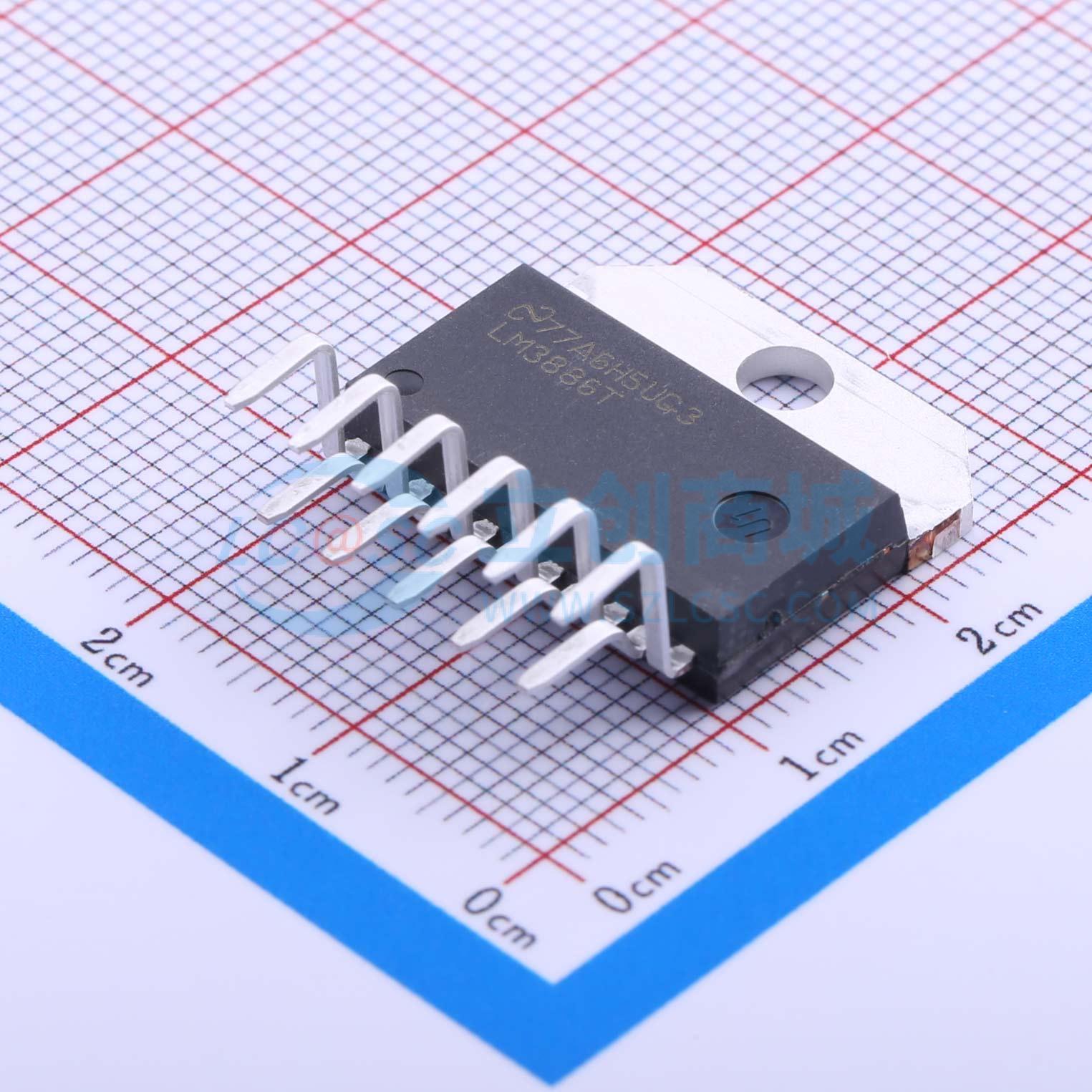

温馨提醒：图片仅供参考，商品以实物为准

LM3886T/NOPB

高性能68W音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3886 带静音功能的 68W、单通道、20V 至 94V 电源立体声 AB 类放大器
品牌名称: TI(德州仪器)
商品型号: LM3886T/NOPB
商品编号: C9419
商品封装: TO-220-11(Forming)
包装方式: 管装
商品毛重: 10克(g)

商品参数

商品概述

LM3886是一款高性能音频功率放大器，在20Hz - 20kHz频率范围内，总谐波失真加噪声（THD+N）为0.1%时，能够向4Ω负载提供68W的连续平均功率，向8Ω负载提供38W的连续平均功率。 LM3886采用了自身峰值瞬时温度（°Ke）（SPiKe）保护电路，通过提供本质上动态保护的安全工作区（SOA），使其性能优于分立和混合放大器。SPiKe保护意味着这些器件的输出端能完全防止过压、欠压、过载（包括电源短路）、热失控和瞬时温度峰值。 LM3886保持了出色的信噪比，大于92dB，典型的低噪声基底为2.0μν。在音频频谱范围内，额定输出功率驱动额定负载时，其总谐波失真加噪声（THD+N）值极低，仅为0.03%，并且具有出色的线性度，互调失真（SMPTE）典型值为0.004%。

商品特性

在VCC = ±28V时，向4Ω负载提供68W连续平均输出功率
在VCC = ±28V时，向8Ω负载提供38W连续平均输出功率
在VCC = ±35V时，向8Ω负载提供50W连续平均输出功率
具备135W瞬时峰值输出功率能力
信噪比≥92dB
输入静音功能
通过内部限流电路实现输出对地或对电源短路保护
输出过压保护，防止感性负载产生的瞬态电压
电源欠压保护，当|VEE| + |VCC| ≤ 12V时，不允许内部偏置，从而消除开启和关闭瞬态
11引脚TO - 220封装
宽电源电压范围20V - 94V

应用领域

组合式立体声系统
紧凑型立体声系统
有源扬声器
环绕声放大器
高端立体声电视

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	单声道
	输出功率	68Wx1@4Ω
	工作电压	20V~84V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.03%
	静态电流(Iq)	50mA
	工作温度	-20℃~+85℃
	信噪比	92.5dB
	电源纹波抑制比(PSRR)	120dB
