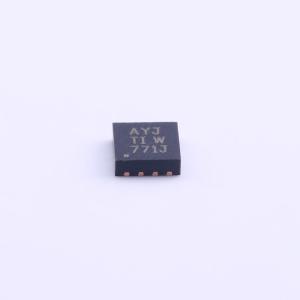

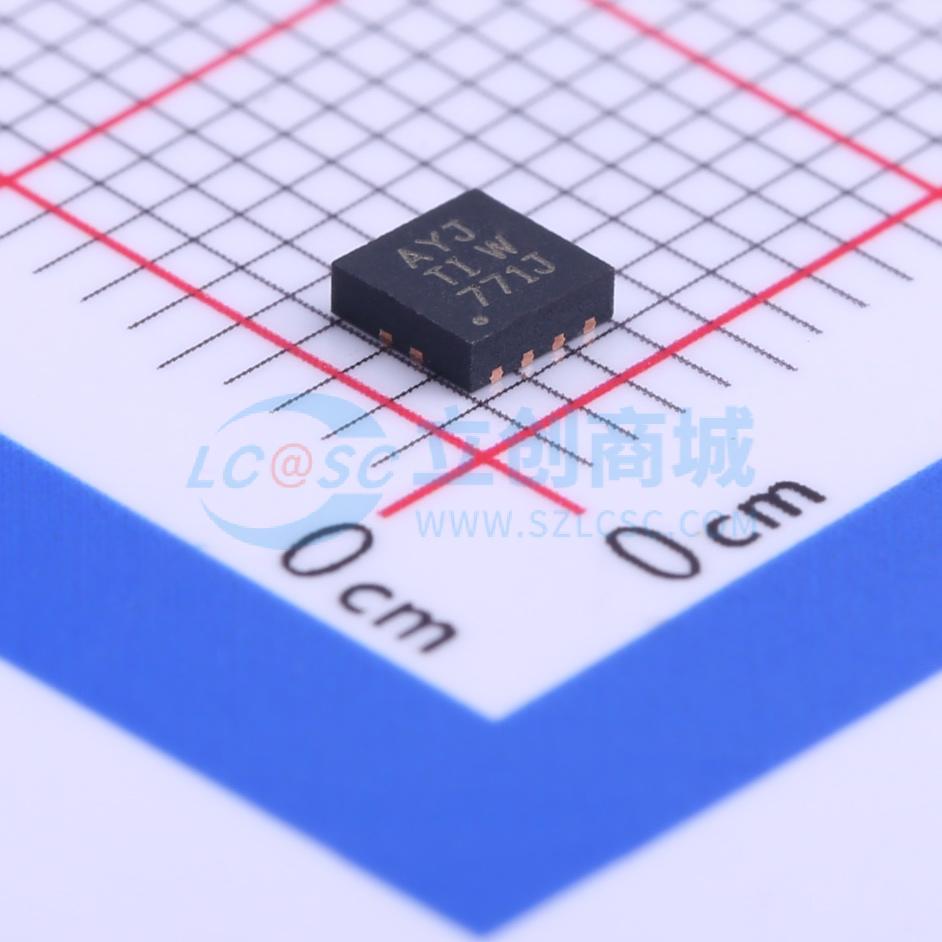

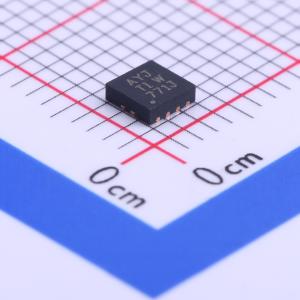

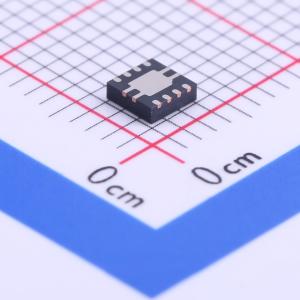

TPA6204A1DRBR

1.7W单声道AB类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA6204A1 1.7W 单声道模拟输入 AB 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA6204A1DRBR
商品编号: C12400
商品封装: QFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.153克(g)

商品参数

商品概述

TPA6204A1（有时称为TPA6204）是一款1.7 W单声道全差分放大器，旨在驱动阻抗至少为8 Ω的扬声器，在大多数应用中，其在印刷电路板（PCB）上仅占用20 mm²的总面积。该器件的工作电压范围为2.5 V至5.5 V，静态电源电流仅为4 mA。TPA6204A1（TPA6204）采用节省空间的3 mm x 3 mm QFN（DRB）封装。由于TPA6204A1（TPA6204）具有20 Hz至2 kHz范围内-80 dB的电源电压抑制比、增强的射频整流抗扰度、较小的PCB面积以及快速启动且爆音极小等特性，因此非常适合用于PDA/智能手机应用。

商品特性

专为无线或蜂窝手机以及PDA设计
在5 V电源、总谐波失真（THD）= 10%（典型值）的条件下，向8 Ω负载提供1.7 W功率
低电源电流：5 V时典型值为4 mA
关断电流：典型值为0.01 μA
快速启动且爆音极小
仅需三个外部元件
增强的电源抑制比（-80 dB）和较宽的电源电压范围（2.5 V至5.5 V），可直接由电池供电
全差分设计可降低射频整流效应
-63 dB的共模抑制比可省去两个输入耦合电容
引脚与采用QFN封装的TPA2005D1和TPA6211A1兼容
采用3 mm x 3 mm QFN封装（DRB）

应用领域

非常适合无线手机
PDA
笔记本电脑

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	单声道
	输出功率	1.7Wx1@8Ω
	工作电压	2.5V~5.5V
	总谐波失真+噪声(THD+N)	0.02%

	属性	参数值
	静态电流(Iq)	4mA
	工作温度	-40℃~+85℃
	信噪比	105dB
	输入类型	差分
	电源纹波抑制比(PSRR)	-85dB
	输入通道数	1对差分输入
