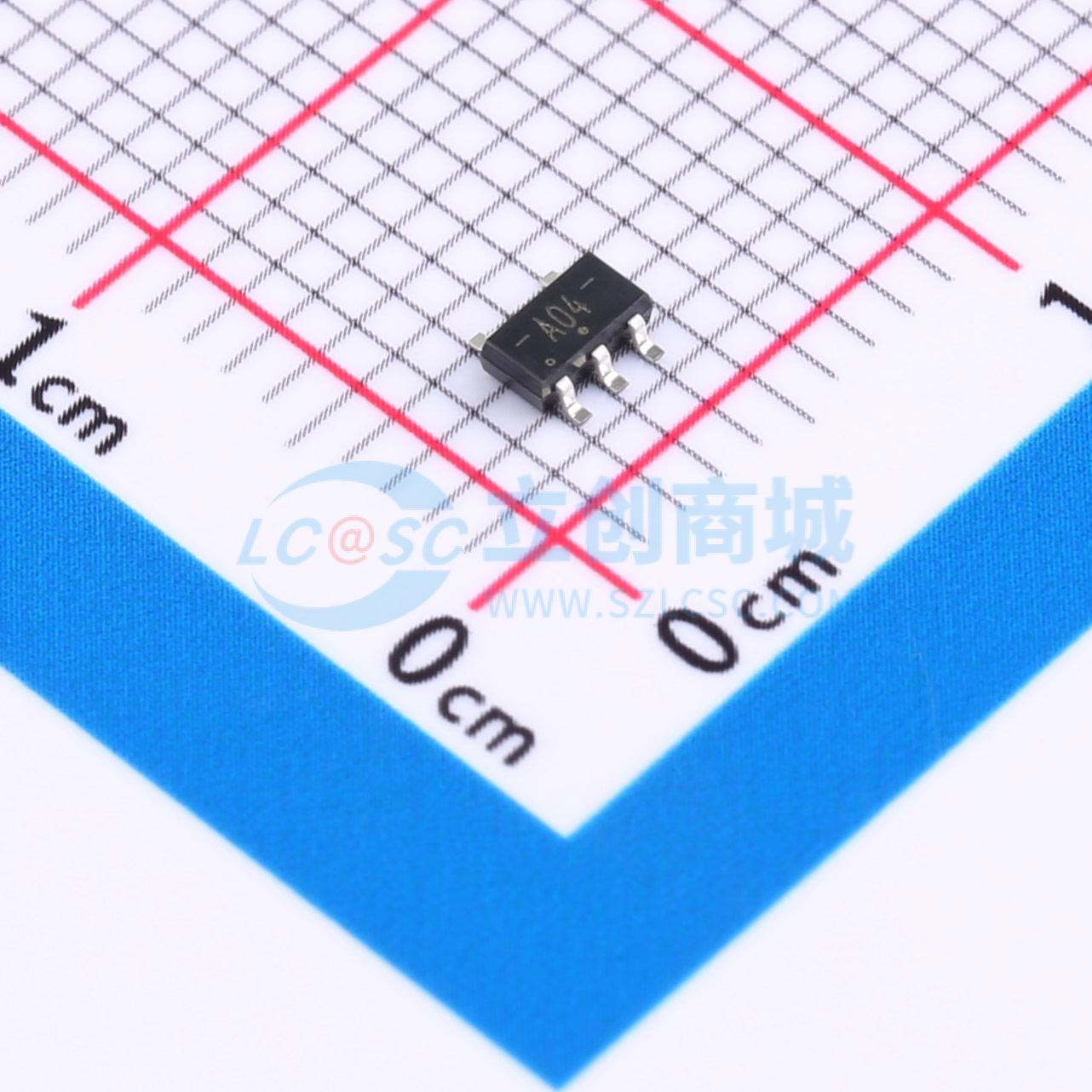

温馨提醒：图片仅供参考，商品以实物为准
74AHC1G04GV,125
74AHC1G04GV,125
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74AHC1G04、74AHCT1G04 是单反相器。输入具有过压容限。这一特性允许在混合电压环境中使用这些器件作为电平转换器
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74AHC1G04GV,125
- 商品编号
- C12484
- 商品封装
- SOT-753
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出高电平(VOH) | 4.4V；2.9V；1.9V | |
| 低电平范围(VOL) | 550mV；100mV | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 系列 | 74AHC系列 | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 混合电压环境中的电平转换器
- 信号反相
- 低功耗逻辑电路
- 高噪声免疫应用
- 对称输出阻抗和平衡传播延迟要求的应用
- 需要CMOS或TTL输入电平的系统
- 工作温度范围为-40°C至+125°C的应用
- 需要ESD保护的应用
- 适用于多种封装选项的设计
