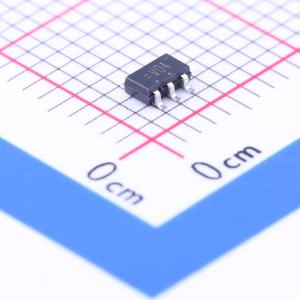

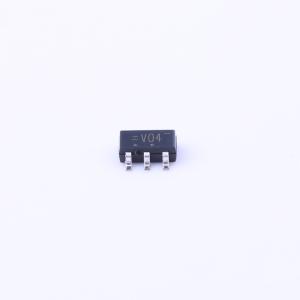

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G04GV,125
单路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC1G04是一款单反相器。其输入可由3.3 V或5 V器件驱动。这一特性使得这些器件可在3.3 V和5 V混合环境中用作电平转换器
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LVC1G04GV,125
- 商品编号
- C12509
- 商品封装
- SOT-753
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.7V~2V | |
| 输入低电平(VIL) | 700mV；800mV | |
| 输出高电平(VOH) | 2.3V | |
| 低电平范围(VOL) | 550mV | |
| 传播延迟(tpd) | 5ns@5V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 噪声抑制功能；电源关断保护 |
应用领域
- 混合 3.3V 和 5V 环境中的电平转换
- TTL 电平直接接口
- 高噪声免疫
- CMOS 低功耗
- 部分断电模式操作
- 适用于 -40°C 到 +125°C 的温度范围
