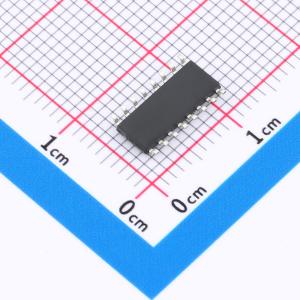

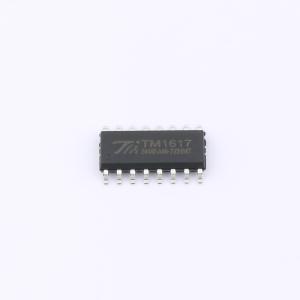

温馨提醒：图片仅供参考，商品以实物为准
TM1617
LED驱动控制专用电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带键盘扫描接口（6 X 1bit）的LED驱动IC
- 品牌名称
- TM(天微)
- 商品型号
- TM1617
- 商品编号
- C12555
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x2位；7段x3位 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 位驱动电流 | 80mA |
| 属性 | 参数值 | |
|---|---|---|
| 段驱动电流 | 20mA | |
| 其他特性 | 键盘扫描；共阴极；辉光可调 | |
| 工作温度 | -20℃~+70℃ | |
| 耗散功率(Pd) | 400mW |
商品概述
TM1617 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。本产品性能优良，质量可靠。主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。采用SOP16的封装形式。
商品特性
- 采用功率CMOS 工艺
- 多种显示模式（8 段 × 2 位 ~ 7 段 × 3 位）
- 键扫描（[6×1]）
- 灰度调节电路（占空比8 级可调）
- 串行接口（CLK，STB，DIO）
- 振荡方式：内置RC 振荡（∇450KHz±5%）
- 内置上电复位电路
- 封装形式：SOP16
应用领域
- VCR
- VCD
- DVD
- 家庭影院
