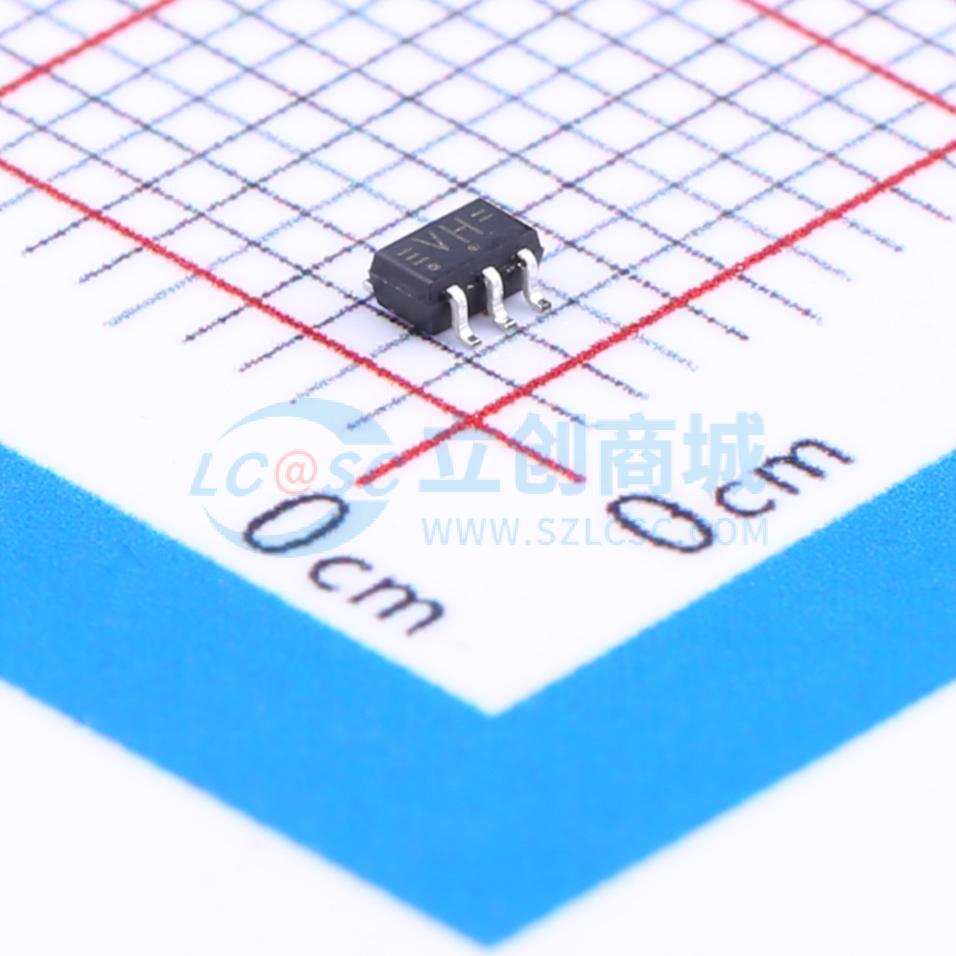

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G86GW,125
二输入异或门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LVC1G86 提供二输入异或功能。输入可由 3.3 V 或 5 V 器件驱动
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LVC1G86GW,125
- 商品编号
- C12513
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 2.3V；3.8V | |
| 输出低电平(VOL) | 700mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 混合3.3V和5V环境
- 部分断电应用
- 直接接口TTL电平
- ESD保护
- 宽电源电压范围
- 高噪声抗扰度
- 过压耐受输入
- CMOS低功耗
- 锁存性能
- IOFF电路提供部分断电模式操作
