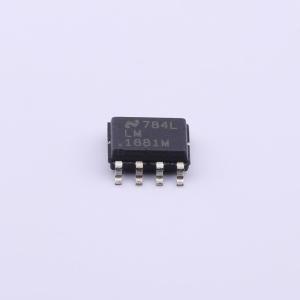

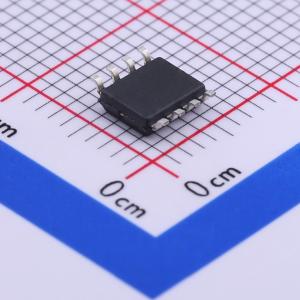

温馨提醒：图片仅供参考，商品以实物为准
LM1881M/NOPB
视频同步分离器，可从NTSC、PAL和SECAM视频信号中提取同步信息，适用于非标准视频信号
- 描述
- LM1881 视频同步分离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM1881M/NOPB
- 商品编号
- C9412
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | - | |
| 反向通道数 | - | |
| 最大数据速率 | - | |
| 默认输出 | - | |
| 隔离电压(Vrms) | - |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | - | |
| 传播延迟(tpd) | - | |
| 功能特性 | - | |
| 工作电压(VCCA) | 5V~12V | |
| 工作电压(VCCB) | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
LM1881是视频同步分离器，可从幅度0.5V~2V峰峰值的标准负极性同步NTSC、PAL、SECAM视频信号中提取时序信息，包括复合同步、垂直同步、色同步或后沿时序、奇偶场信息，也可为非标准、更快水平速率的视频信号提供同步分离。垂直输出在垂直同步周期第一个锯齿的上升沿产生，如果在外部设置的延迟周期内未出现上述上升沿，会在延时后产生默认垂直输出，可适配非标准视频信号，也可支持幅度0.5V峰峰值~2V峰峰值的正极性视频输入。
商品特性
- 支持AC耦合复合输入信号
- 输入电阻大于10kΩ
- 电源漏电流小于10mA
- 提供复合同步输出和垂直输出
- 提供奇场偶场输出
- 提供色同步选通或后沿输出
- 水平扫描速率可达150kHz
- 边缘触发垂直输出
- 可为非标准视频信号提供默认触发垂直输出
应用领域
- 视频摄像机和记录仪
- 广播系统
- 机顶盒
- 家庭娱乐
- 计算与游戏应用
