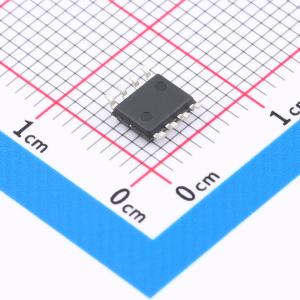

温馨提醒：图片仅供参考，商品以实物为准

VP706SESA/T

电源监控芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电压监控，阈值电压=2.93V 706P/R/S/T/J、708R/S/T/J、705/6/7/8、和 813L 芯片主要用于监控电源电压和电池电压。当电源电压低于 2.63V（706P/R，708R）、2.93V（706S，708S）、3.08V(706T，708T)、4.00V(706J，708J)、4.40V(706/708)、或 4.65V(705/707，813L)时，将产生复位信号。 706P/R/S/T/J、705/706/813L 芯片具有一个 1.6 秒延时复位的看门狗电路。
品牌名称: VP(中芯集成)
商品型号: VP706SESA/T
商品编号: C9383
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.182克(g)

商品参数

商品概述

706P/R/S/T/J、708R/S/T/J、705/6/7/8、和 813L 芯片主要用于监控电源电压和电池电压。当电源电压低于 2.63V（706P/R，708R）、2.93V（706S，708S）、3.08V(706T，708T)、4.00V(706J，708J)、4.40V(706/708)、或 4.65V(705/707，813L)时，将产生复位信号。 706P/R/S/T/J、705/706/813L 芯片具有一个 1.6 秒延时复位的看门狗电路。将 WDI 引脚悬空可以禁用看门狗计时器。 708R/S/T/J、707/708 芯片具有高电平和低电平两种复位电平输出，但没有看门狗功能。706P 芯片与 706R 芯片的功能基本一致，但复位输出高电平。813L 与 705 芯片的功能也基本一致，但复位输出为高电平。内置 1.25V 比较器，可用于监测电池的低电压。所有的芯片都具有手动复位功能。封装形式有 8 引脚 DIP、SOP 和紧凑型 MSOP。

商品特性

低功耗，完全兼容美信产品 MAX706P/R/S/T、MAX708R/S/T、MAX705/6/7/8、MAX813L：供应电流（100μA）比美信降低 50%
6 种高精度的电压监测
可选手动复位输入
内置 1.25V 电压监控器
看门狗功能（706P/R/S/T/J、705/6/813L）
200ms 复位延迟输出
3 种复位信号可选
8 引脚 DIP、SOP、MSOP 封装

应用领域

电脑和控制器
嵌入式系统
电池供电系统
智能仪器
无线通信系统
PDA 和便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交47单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	工作电压	3.3V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.93V
	受监控电压数	1

	属性	参数值
	手动复位	有
	看门狗定时器	有
	复位超时	200ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	75uA
