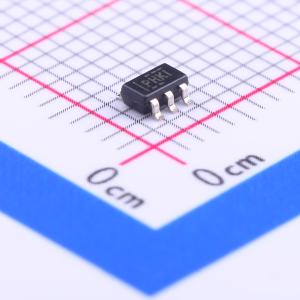

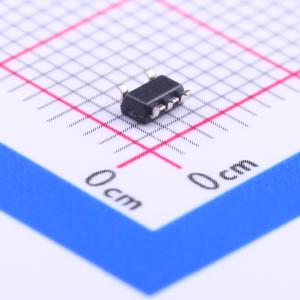

TPS62200DBVR
高效 SOT23封装 降压型DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62200 采用 SOT-23 封装、可调节 300mA、效率为 95% 的降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62200DBVR
- 商品编号
- C9048
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~6V | |
| 输出电压 | 700mV~6V | |
| 输出电流 | 300mA | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6220x 系列是一组高效率同步降压转换器，非常适合由单节锂离子或三节镍氢/镍镉电池供电的便携式系统。这些器件也适合从标准3.3V或5V电压轨工作。
输出电压范围为6V至0.7V，最大输出电流可达300mA，这些器件非常适合为PDA、口袋PC和智能手机中使用的低压DSP和处理器供电。在标称负载电流下，这些器件以约1MHz的固定开关频率工作。在轻负载电流下，器件进入节能模式；开关频率降低，静态电流通常仅为15μA；因此，在整个负载电流范围内实现了最高效率。TPS6220x只需要三个小型外部组件。结合SOT23封装，可实现最小的系统解决方案尺寸。先进的快速响应电压模式控制方案，使用小容量陶瓷输入和输出电容即可实现优异的线性和负载调节。
商品特性
- 高效率同步降压转换器，效率高达95%
- 2.5V至6V输入电压范围
- 可调输出电压范围从0.7V到V1
- 提供固定输出电压选项
- 最高300mA输出电流
- 1MHz固定频率PWM操作
- 由于节能模式，在宽负载电流范围内具有最高效率
- 典型静态电流15μA
- 软启动
- 100%占空比低压差操作
- 动态输出电压定位
- 提供5引脚SOT23封装
应用领域
- PDA和Pocket PC
- 手机、智能手机
- 低功耗DSP电源
- 数码相机
- 便携式媒体播放器
- 便携设备
