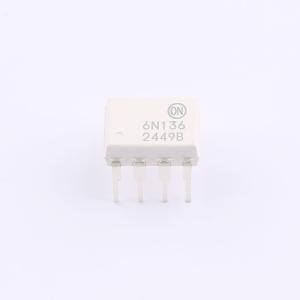

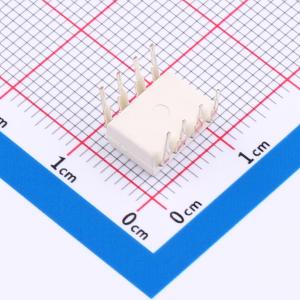

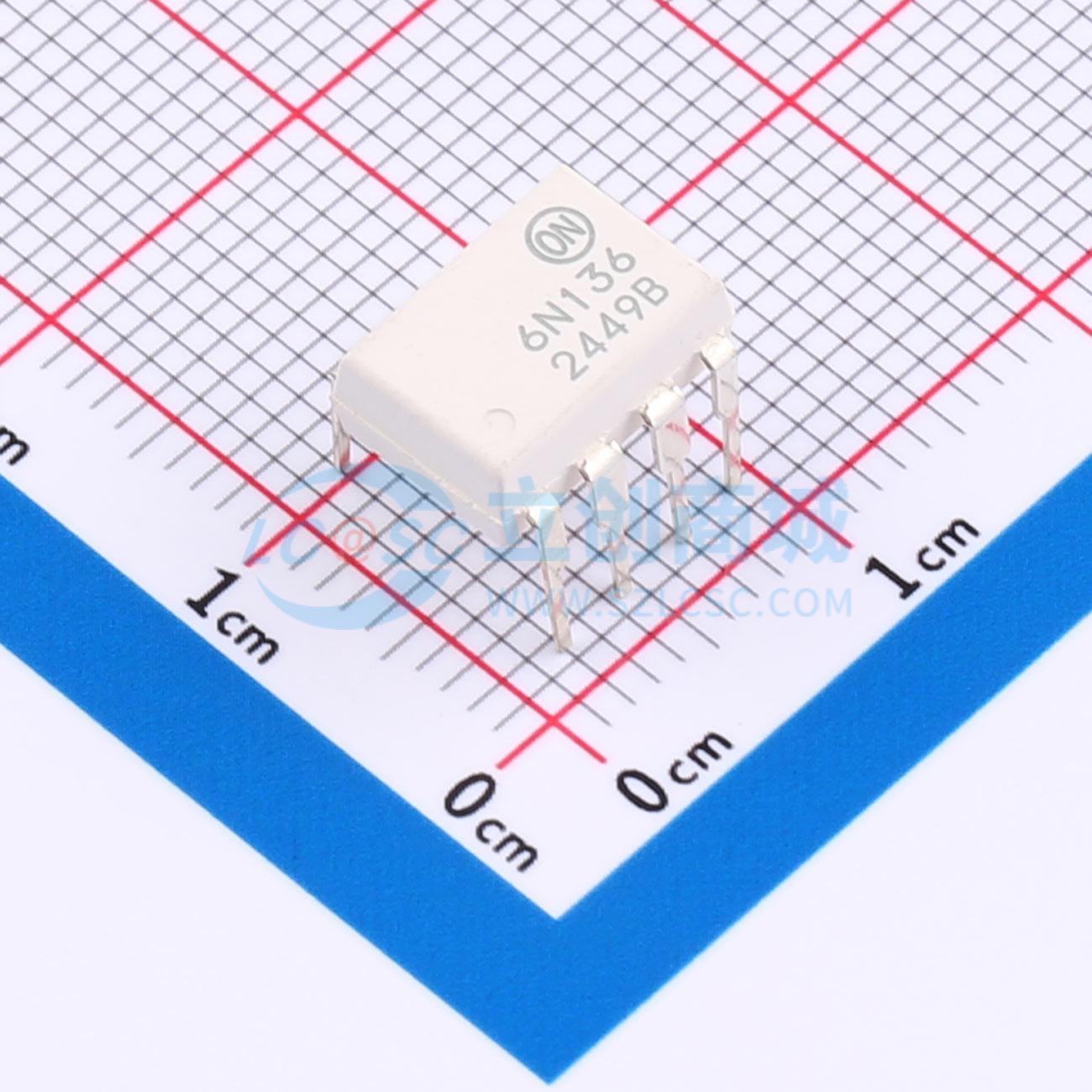

温馨提醒：图片仅供参考，商品以实物为准

6N136M

DC输入 1通道隔离电压(rms):5000V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HCPL4502M、HCPL4503M、HCPL2503M、6N135M、6N136M、HCPL2530M和HCPL2531M光电耦合器包含耦合高速光电检测器晶体管的AlGaAs LED。通过降低输入晶体管的基极-集电极电容，单独连接实现光电二极管偏压使速度比传统光电晶体管光电耦合器提高数个级别。 HCPL4503M不会内部连接到光电晶体管基极，有助于改善抗噪能力，内部噪声屏蔽提供一流的共模抑制性能，高达50,000V/us。
品牌名称: onsemi(安森美)
商品型号: 6N136M
商品编号: C9067
商品封装: DIP-8
包装方式: 管装
商品毛重: 1.02克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	800ns
	传播延迟 tpHL	800ns
	输入阈值电流(FH)	20mA
	输出电流	8mA
	耗散功率(Pd)	100mW
	输出电压	20V
	正向压降(Vf)	1.45V
	直流反向耐压(Vr)	5V
	正向电流(If)	25mA

通道数：1
电压 - 隔离：5000Vrms
电流传输比（最小值）：19% @ 16mA
电流传输比（最大值）：50% @ 16mA
打开 / 关闭时间（典型值）：100ns，400ns
输入类型：DC
输出类型：有基极的晶体管
电压 - 输出（最大值）：20V
电流 - 输出/通道：8mA
电压 - 正向（Vf）（典型值）：1.4V
电流 - DC 正向（If）：25mA
工作温度：-40°C ~ 85°C
安装类型：通孔
封装/外壳：8-DIP（0.400"，10.16mm）
供应商器件封装：8-DIP

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~20V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	10kV/us
	传输速率	1Mbit/s
	CTR-电流传输比	19%
	通道数	1
	工作温度	0℃~+70℃
