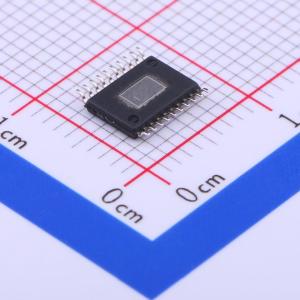

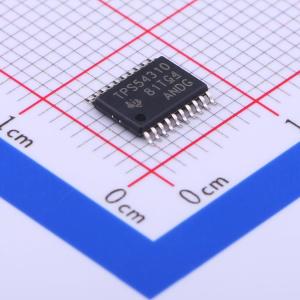

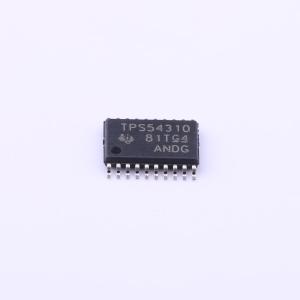

温馨提醒：图片仅供参考，商品以实物为准

TPS54310PWPR

3V至6V输入，3A输出同步降压PWM开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54310是一款低输入电压高输出电流的同步降压PWM转换器,集成了所有所需的有源组件。它具有60毫欧的MOSFET开关,支持0.9V至3.3V可调输出电压,精度为1%,外部补偿设计灵活,快速瞬态响应,宽PWM频率范围（350kHz至700kHz）,峰值电流限制和热关断保护。
品牌名称: TI(德州仪器)
商品型号: TPS54310PWPR
商品编号: C9379
商品封装: TSSOP-20-EP
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

作为SWIFT系列直流-直流稳压器的成员，TPS54310低输入电压、高输出电流同步降压PWM转换器集成了所有必需的有源组件。在具备所列特性的基板上，包含一个真正的高性能电压误差放大器，可在瞬态条件下提供高性能；一个欠压锁定电路，用于在输入电压达到3 V之前防止启动；一个内外部均可设置的软启动电路，用于限制浪涌电流；以及一个电源正常输出，可用于处理器/逻辑复位、故障信号和电源排序。 TPS54310器件采用散热增强型20引脚TSSOP (PWP) PowerPAD封装，无需使用笨重的散热片。

商品特性

0 mΩ MOSFET开关，在3 A连续输出源电流或灌电流下实现高效率
0.9 V至3.3 V可调输出电压，精度为1%
外部补偿，设计灵活
快速瞬态响应
宽PWM频率：固定350 kHz、550 kHz，或可调280 kHz至700 kHz
负载受峰值电流限制和热关断保护
集成解决方案可减少电路板面积和总成本

应用领域

采用5 V或3.3 V配电的低电压、高密度系统
高性能DSP、FPGA、ASIC和微处理器的负载点稳压
宽带、网络和光通信基础设施
便携式计算机/笔记本电脑

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~6V
	输出电压	900mV~3.3V
	输出电流	3A
	开关频率	280kHz；700kHz；550kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	9.6mA
	开关管(内置/外置)	内置
	输出类型	可调
