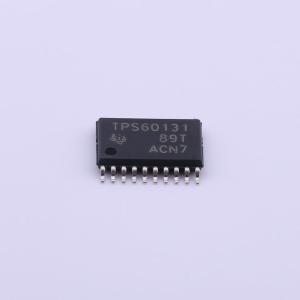

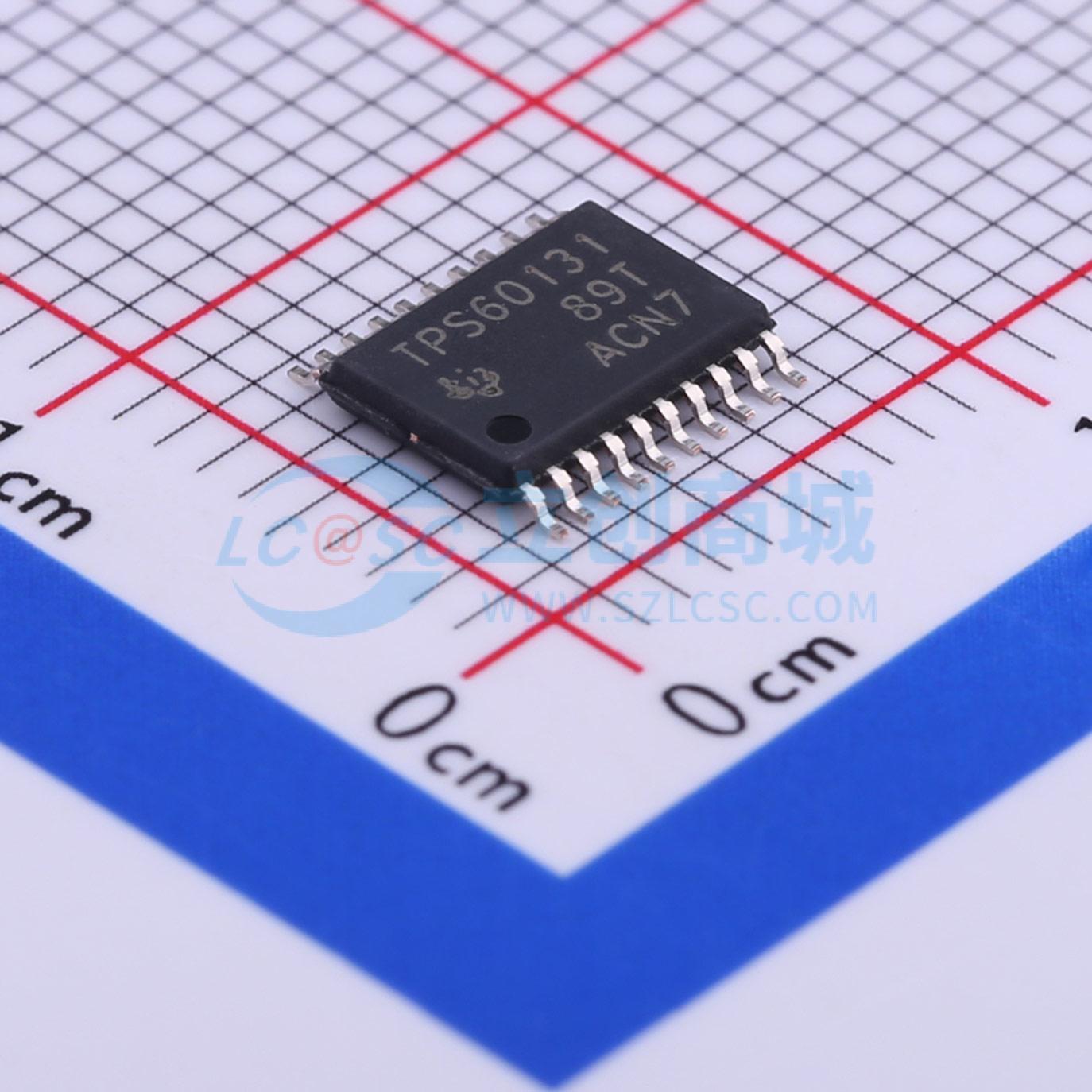

TPS60131PWPR

TPS6013x升压型稳压电荷泵可在2.7 V至5.4 V的输入电压（三节碱性电池、镍镉电池或镍氢电池，或一节锂电池或锂离子电池）下，产生5 V ±4%的输出电压。在3 V输入时，TPS60130/TPS60131的输出电流为300 mA，TPS60132/TPS60133的输出电流为150 mA。构建一个完整的高效直流/直流电荷泵转换器仅需四个外部电容器。为了在较宽的输入电压范围内实现高效率，电荷泵会自动在1.5倍或两倍转换模式之间进行选择。在3 V输入时，所有IC均可在满载电流下启动。 这些器件具有节能脉冲跳跃模式，可在轻载时延长电池使用寿命。TPS60130和TPS60132内置低电量比较器；TPS60131和TPS60133具有电源正常输出功能。逻辑关断功能可将电源电流降至1 μA（最大值），并将负载与输入断开。特殊的电流控制电路可防止启动期间从电池汲取过大电流。该直流/直流转换器无需电感，因此电磁干扰较低。它采用小型、散热增强型20引脚PowerPAD封装（PWP）。 TPS6013x电荷泵可在2.7 V至5.4 V的输入电压下提供稳压5 V输出。它们分别可提供最大300 mA或150 mA的负载电流。该电荷泵专为对空间要求苛刻的电池供电应用而设计，完整的电荷泵电路仅需四个外部电容器。该电路针对宽输入电压范围内的效率进行了优化。 TPS6013x电荷泵由振荡器、1.21 V带隙基准源、内部电阻反馈电路、误差放大器、大电流MOSFET开关、关断/启动电路、低电量或电源正常比较器以及控制电路组成。 该器件由两个单端电荷泵组成。这些电荷泵会自动配置为以1.5倍或2倍的转换系数放大输入电压。转换比取决于输入电压和负载电流。这可确保在宽输入电压范围内实现高效率。

• 由于采用特殊开关拓扑，在2.7 V至5.4 V输入电压范围内效率高达90%
• 高达300 mA的输出电流（TPS60130和TPS60131）
• 无需电感，低电磁干扰
• 稳压5 V ±4%输出
• 仅需四个外部元件
• 60 μA静态电源电流，0.05 μA关断电流
• 关断时负载断开
• 节省空间、散热增强型PowerPAD封装
• 提供评估模块（TPS60130EVM−143）

• 电池供电应用
• 三节电池至5 V转换或现场3.3 V至5 V转换
• 锂离子电池至5 V转换
• 便携式仪器
• 电池供电的微处理器系统
• 备用电池升压转换器
• 个人数字助理（PDA）、电子记事本、笔记本电脑
• 手持式仪器
• 医疗仪器（如血糖仪）
• PCMCIA和5 V智能卡电源
