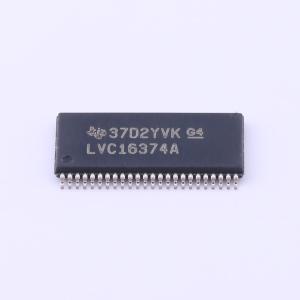

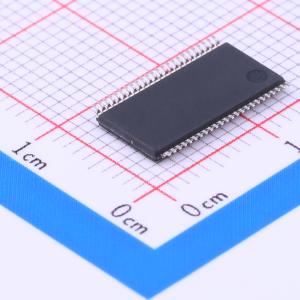

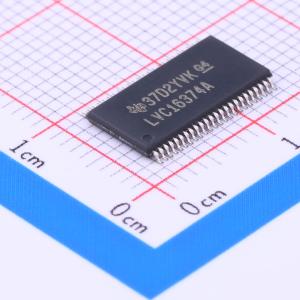

SN74LVC16374ADGGR

16位边沿触发D型触发器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC16374A 具有三态输出的 16 位边沿 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74LVC16374ADGGR
商品编号: C7665
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.427克(g)

商品参数

商品概述

该产品型号为SN74LVC16374A，是一款16位边沿触发D型触发器，设计工作电压VCC范围为1.65V~3.6V。该器件可用作两个8位触发器，也可用作一个16位触发器。在时钟CLK输入的正跳变沿，触发器的Q输出会获取数据D输入端设置的逻辑电平。带缓冲的输出使能OE输入可将输出置于正常逻辑电平（高或低逻辑电平）或高阻态，处于高阻态时，输出不会对总线造成显著负载或驱动，高阻态和增强驱动能力使其无需接口或上拉元件即可驱动总线。输出使能不能影响触发器的内部操作，输出处于高阻态时，旧数据可以保留，也可以输入新数据。为确保上电或掉电过程中保持高阻态，输出使能需要通过上拉电阻接VCC，电阻的最小值由驱动器的灌电流能力决定。输入可被3.3V或5V器件驱动，可在混合3.3V/5V系统环境中用作转换器。该器件针对部分掉电应用做了完整规格设计，I_off电路可禁用输出，防止器件断电时产生损坏性的反向电流，支持多种封装类型。

商品特性

输出地弹典型值V_OLP<0.8V，测试条件为VCC=3.3V，TA=25℃
输出V_OH下冲典型值V_OHV>2V，测试条件为VCC=3.3V，TA=25℃
I_off支持部分掉电模式工作
所有端口支持混合模式信号操作，VCC为3.3V时可兼容5V输入输出电压
闩锁性能超过250mA，符合JESD 17标准
ESD防护符合JESD 22标准
可承受2000V人体模型（A114-A）ESD冲击
可承受1000V充电器件模型（C101）ESD冲击
为保证正常工作，所有未使用的输入必须接VCC或GND

应用领域

缓冲寄存器
I/O端口
双向总线驱动器
工作寄存器
混合电压系统电平转换

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	1.65V~3.6V
	时钟频率(fc)	150MHz
	功能	-
	元件数	2
	每个元件位数	8；8
	输出类型	三态
	传播延迟(tpd)	4.5ns@3.3V,50pF

	属性	参数值
	系列	74LVC系列
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	静态电流(Iq)	20uA
	输入电容	5pF
	工作温度	-40℃~+85℃
	同步/异步	-
	建立时间	1.9ns
	保持时间	1.9ns
